体温检测仪器中用到的NTC热敏电阻
发布者 : admin 发布时间 : 2018/07/28 09:07:15

体温检测仪器中用到的NTC热敏电阻


体温检测仪器主要分为两种。第一种是基于热敏电阻的电子体温检测仪主要是电子体温计。第二种是红外辐射体温测量仪,包括皮肤红外体温计,红外耳鼓膜测温计,红外热成像仪。其测温范围在-10~50℃,测量误差在0.2℃。



热敏电阻测温系统的基本原理:将热敏电阻与参比电阻接成非平衡惠斯通电桥测温电路,把随温度变化的电阻阻值变量转化为电压变量。热敏电阻测温法是利用导体或半导体的电阻率随温度变化而变化的物理特性实现温度的测量。阻值随温度增加而上升的是正温度系数热敏电阻,反之称为负温度系数热敏电阻。如医用体温探头一般是使用具有负温度系数的半导体材料制成的。



作为一种测温用的敏感元器件,NTC热敏电阻广泛应用于医疗设备中,NTC热敏电阻具有体积小、精度高、可靠性好、响应速度快的特点,在电子体温计上用的NTC热敏电阻一般会以37℃为中心值进行调阻,确保了其在25℃~50℃这一温度段的精度可控制在±0.2℃~±0.4℃内,37℃±5℃的温度段内精度可控制在±0.1℃。



由于高精度NTC热敏电阻制造工艺相对复杂,成本较高,因此国内通常采用NTC热敏电阻阻值精度在±1%内的即可,再配合放大电路,就可检测千分之一度的温度变化。

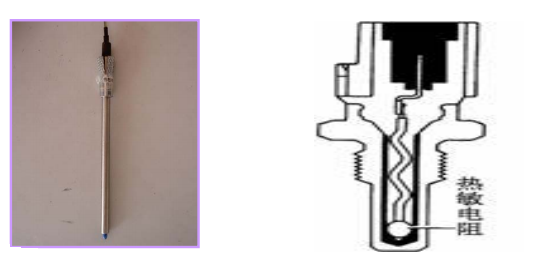

热敏电阻的结构
