基板嵌入用NTC热敏电阻-2
发布者 : admin 发布时间 : 2019/01/10 10:01:26

基板嵌入用NTC热敏电阻-2

基板嵌入用NTC热敏电阻能够在激光形成通孔时,不需要非常准确的位置精度,便能嵌入基板内。



构成热敏电阻坯体的陶瓷烧结体是具有负电阻温度特性的陶瓷。作为具有负电阻温度特性的陶瓷,能够采用现有的用于构成NTC热敏电阻的适宜的陶瓷,例如包含Mn、Ni、Fe、Ti、Co、Al、Zn等过渡金属的氧化物的陶瓷。优选以氧化锰为主要成分的陶瓷,是包含氧化镍、氧化钴、氧化铝、氧化铁及氧化钛中的一种以上的陶瓷。另外,热敏电阻坯体只要具有对应的两个端面、对应的两个主面以及相向的两个侧面即可。其形状没有特别限定,可以是长方体形状,也可以是立方体形状。对应的两个端面、对应的两个主面以及相向的两个侧面的大小可相同也可不同。

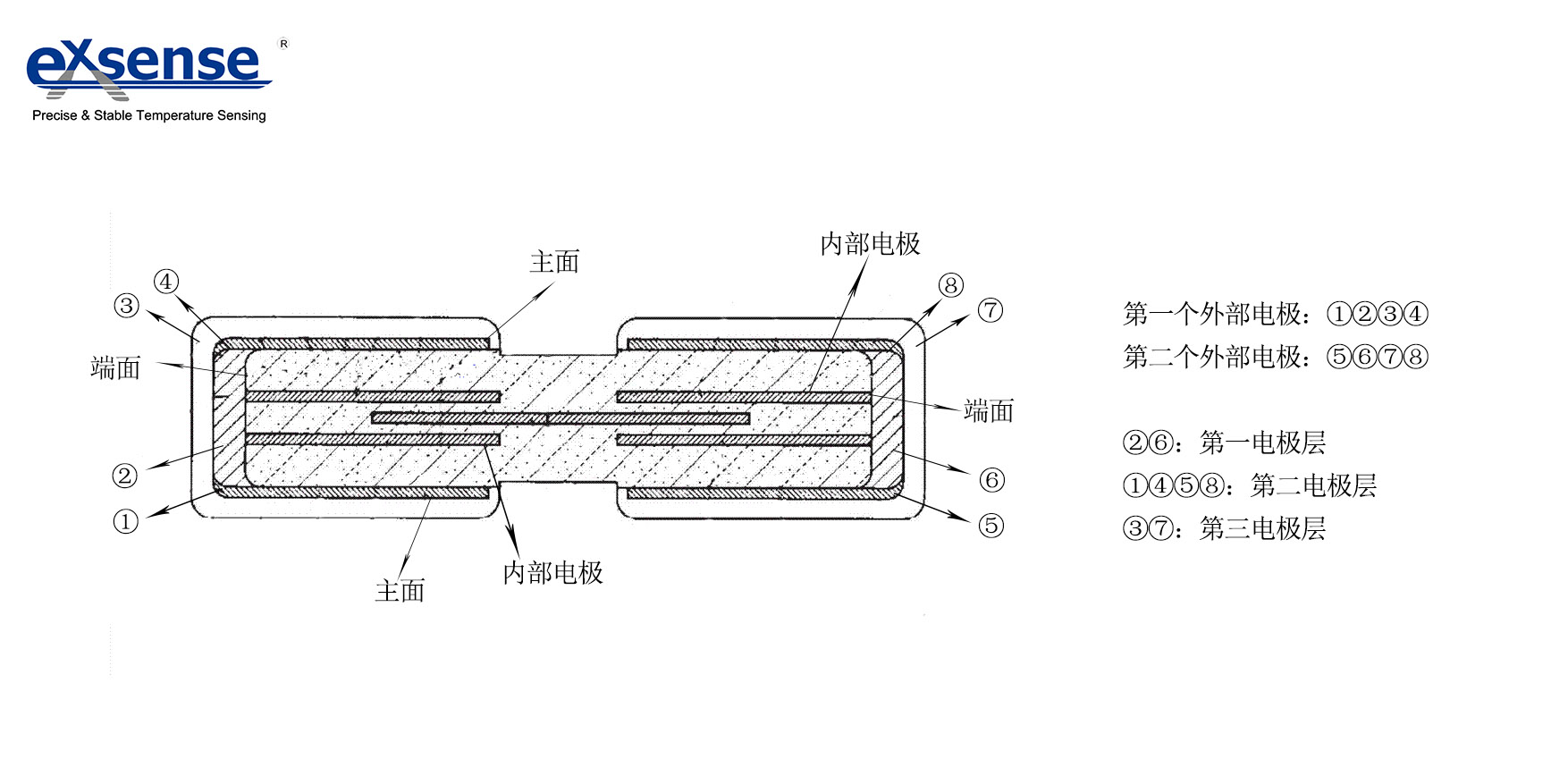

在NTC热敏电阻坯体内,隔着热敏电阻坯体重叠配置有多个内部电极。在热敏电阻坯体的外表面,具有与多个内部电极进行电连接的两个外部电极。另外,内部电极的数量只要是多个即可,没有特别限定。两个内部电极向热敏电阻坯体的第1端面的一面引出。另外两个内部电极向与第1端面相向的第2端面引出。内部电极可以通过导电性糊料的涂布和煅烧而形成。内部电极能够采用Ag、Pd、Pt及Au等稀有金属或Cu、Ni、Al、W及Ti等基本金属的单体或它们的合金。



在热敏电阻坯体的外表面,会形成有两个外部电极。第1外部电极具有:覆盖热敏电阻坯体的一个端面的第1电极层;形成在热敏电阻坯体的各主面,一端与第1电极层相接,另一端沿着另一个端面的方向延伸的两个第2电极层;以及覆盖第1电极层和第2电极层的第3电极层。第2外部电极覆盖热敏电阻坯体的一个端面的第1电极层;形成在热敏电阻坯体的各主面,一端与第1电极层相接,另一端沿着另一个端面的方向延伸的两个第2电极层;以及覆盖第1电极层和一对第2电极层的第3电极层。

综上所述,根据这个方法,在激光照射时,对于激光不要求严格的位置精度,能够以更简单的工艺制作基板嵌入用NTC热敏电阻,并应用于元器件内置型基板。
