基于三极管输出特性的NTC热敏电阻线性补偿电路-2
发布者 : admin 发布时间 : 2019/01/21 08:01:54


基于三极管输出特性的NTC热敏电阻线性补偿电路-2

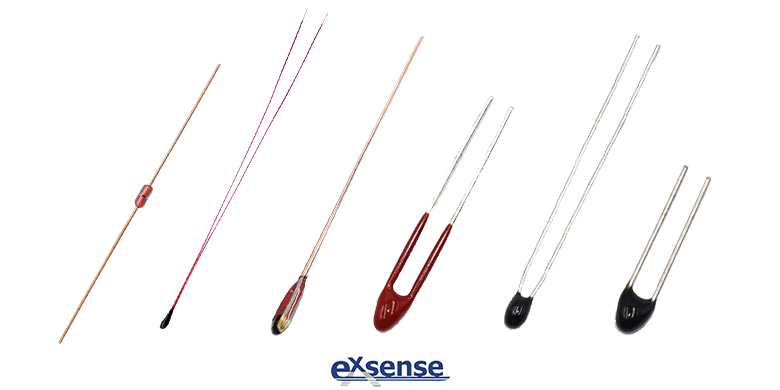

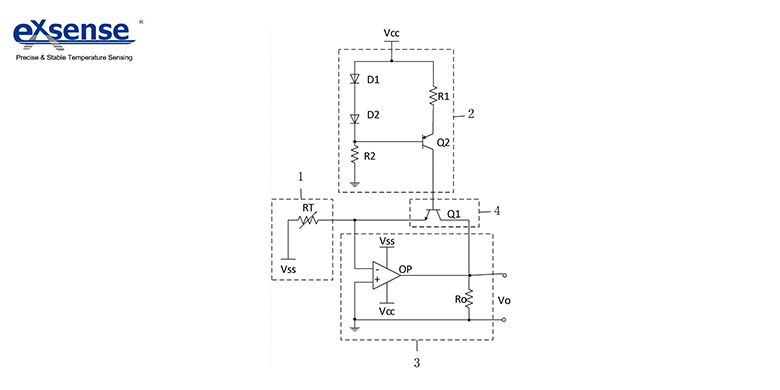

基于三极管输出特性的NTC热敏电阻线性补偿电路的方法,可以实现良好的线性化补偿效果,降低生产成本,使电路的灵敏度更高。该NTC热敏电阻线性补偿电路包括:



感测模块1,用于对外界温度进行实时检测,并将检测到的温度信号转换成电流信号;

恒流模块2,用于控制和调节第二PNP型三极管Q2的集电极电流I,从而实现对第一NPN型三极管Q1的集电极电流I的控制;

放大模块3,用于提供反馈,将补偿模块4的补偿施加于NTC热敏电阻R,以及提供恒压,保证NTC热敏电阻R两端的电压恒定;

补偿模块4,用于利用第一NPN型三极管Q1输出特性曲线的非线性抵消NTC热敏电阻R的非线性,从而实现线性化功能;

接口模块5,包括两个V接口、V输出接口和GNG接口,其中两个V接口为整个热敏电阻线性补偿电路提供供电电压;V输出接口和GND接口为外电路提供输出端口。





基于三极管输出特性的NTC热敏电阻线性补偿电路的方法具有以下几个特点:



1、使用基于三极管输出特性的热敏电阻线性补偿电路的方法生产的电路,其线性化效果非常好。通过相关模拟和实验表明,在-25℃到+125℃的温度范围内,可以实现非常良好的线性化补偿效果。

2、使用基于三极管输出特性的热敏电阻线性补偿电路的方法生产的电路,其电路结构非常简单。由于不需要单片机就可以实现非线性到线性的直接转化,因此电路结构非常简单。

3、使用基于三极管输出特性的热敏电阻线性补偿电路的方法生产的电路,其电路转化灵敏度高。完全基于模拟元件实现,因此不需要模拟数字的繁琐转化,避免了大量的数据处理和线性拟合,因此电路的灵敏度非常高。

4、使用基于三极管输出特性的热敏电阻线性补偿电路的方法生产的电路,其电路有利于大规模生产。该方法可以大大降低NTC热敏电阻感测电路的生产成本和维修成本,因此十分有利于大规模生产。
