NTC热敏电阻改善光模块跟踪误差不良的电路-3
发布者 : admin 发布时间 : 2019/02/26 07:02:21

    根据NTC热敏电阻改善光模块跟踪误差不良的电路-2》,通过以下示例加以说明:

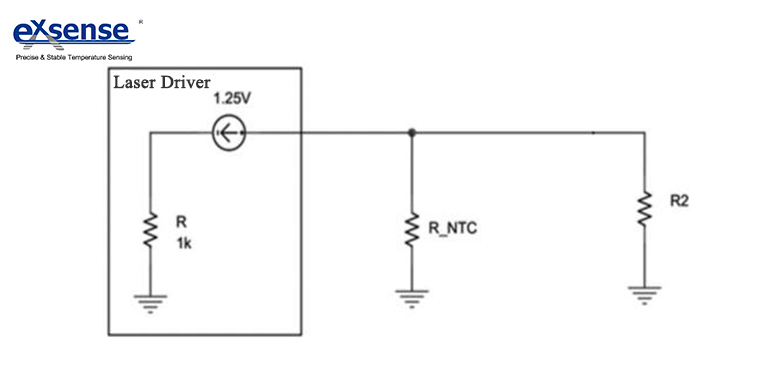

图中光模块,包括发送通道的光发射组件TOSA、用于驱动TOSA中的激光器的驱动器,以及接收通道的依次连接的光接收组件ROSA和限幅放大器。结合参看图1,驱动器包括激光器驱动芯片,激光器驱动芯片连接TOSA中的激光器,激光器驱动芯片连接光功率第一电阻,光功率第一电阻为NTC热敏电阻RNTCNTC热敏电阻RNTC在常温25度时阻值为50KΩ,高温90度时阻值为8KΩ,NTC热敏电阻RNTC的阻值随温度升高而逐渐降低。






      NTC热敏电阻RNTC安装在激光器驱动芯片的外围电路中。对于一般的激光器驱动芯片,外围电路是一定存在的,电阻R为激光器驱动芯片内部电阻,由激光器驱动芯片内部结构决定。该电路还包括光功率第二电阻R2,光功率第二电阻R2和光功率第一电阻RNTC并联一起组成激光器驱动芯片的外围光功率电阻R,其中R、RNTCR2满足以下关系式:



      电阻R2与电阻RNTC起组成了激光器驱动芯片的外围光功率电阻R,激光器驱动芯片输出加入到激光器的偏置电流IBIAS与电阻R的关系如下式所示:


      这里选用的NTC热敏电阻随温度升高而阻值降低,在高温时,激光器驱动芯片的偏置电流IBIAS会增大进而适当提高激光器输出光功率值。

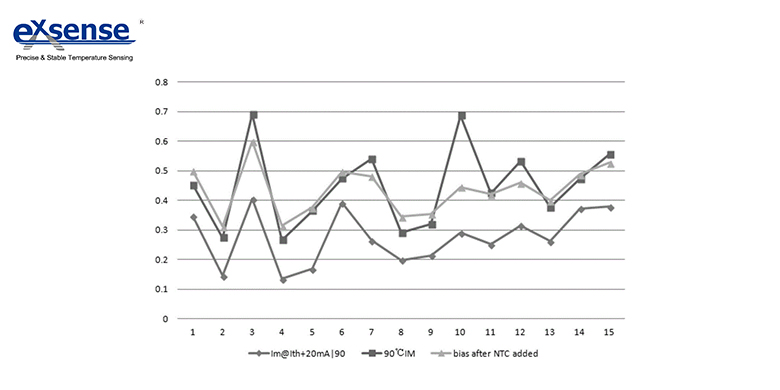

      上图是在维持光功率不变的情况下,对比测试现有光模块与采用本方法后的光模块的偏置电流示意图。其中,90℃IM曲线表示激光器在高温(90℃)情况下,维持正常光功率需要的偏置电流BIASIm@ith+20mA|90曲线是高温(90℃)情况下,实际测得的光功率偏置电流BIAS;bias after NTC added曲线表示加入NTC热敏电阻以后,在高温(90℃)情况下实际测试得到的光功率偏置电流BIAS。由此可以看出,Im@ith+20mA|90曲线与90℃IM曲线相差较大,而bias after NTC added曲线与90℃IM曲线更加一致,体现了加入NTC热敏电阻可以有改善光模块跟踪误差不良现象。由于增加了NTC热敏电阻从而使由于TE不良而光功率变小的光模块输出光功率基本恢复到正常光功率范围,避免了TOSA或BOSA器件的浪费,节省生产成本。
