耳垂电子体温计与NTC热敏电阻
发布者 : admin 发布时间 : 2019/05/28 08:05:18

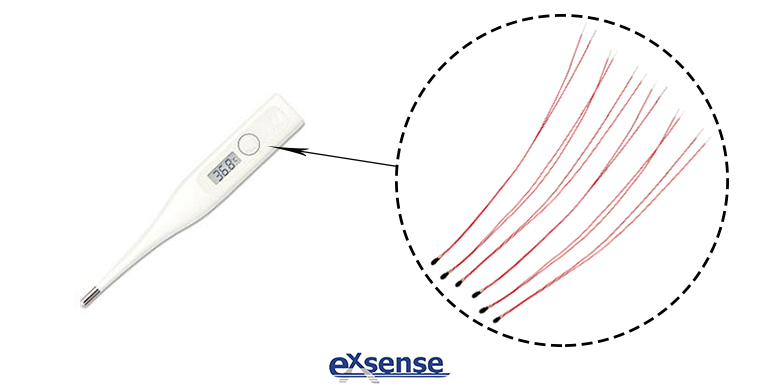

目前,市场上常用的体温计有水银体温计、电子体温计和红外耳温枪体温计。其中,水银体温计含有汞,目前在部分国家已禁止使用;电子体温价格便宜,但测量时间相对较长,一般需要1-5分钟测量时间;红外耳温枪体温计测温时间比较短,一般只需1~3秒钟便可测量出体温,但是价格比较昂贵,难以普及。广东爱晟电子科技有限公司生产的NTC热敏电阻,被广泛应用于电子体温计中,起到温度测量的作用。



传统的电子体温计导热结构设计中,核心部件NTC热敏电阻被装置在电子体温计的金属感温头中,并用胶水固定。利用胶水固定的弊端是:胶水一旦干涸后,就会使得金属感温头和NTC热敏电阻产生隔热作用,造成NTC热敏电阻和金属感温头内壁不能快速完成热传递。一旦金属感温头遇到温度变化时,就不能很快地将热能传递给NTC热敏电阻。因此,现有体温计因导热结构的缺陷会导致测量时间比较长。另外,现有体温计的测量部位有腋下、口腔、直肠三种。直肠部位测体温不方便,难以被广泛接受。口腔部位测量体温既不安全也不卫生,因此同样难以被广泛接受。而腋下部位测量体温,容易出现因电子体温计未能夹好而导致测量误差的情况。



为了解决上诉的技术问题,我们为大家介绍一种耳垂电子体温计,它的组成结构简单,能有效缩短测温时间。而且,人体耳垂背后区域靠近输送血液至脑部的动脉,是体外测量体温的最佳部位。这个电子体温计包括电源、温度采集模块、模数转换芯片、微控制器、LCD显示器。电源分别与温度采集模块、模数转换芯片、微控制器连接。温度采集模块包含一个金属感温片和一个NTC热敏电阻未封装裸片,NTC热敏电阻未封装裸片紧固连接在金属感温片上。



在耳垂电子温度计中,通过金属感温片紧贴于皮肤采集体温,NTC热敏电阻未封装裸片直接与金属感温片紧固连接,改善了封装后的热敏电阻因表层绝缘胶出现隔热的缺陷。由于NTC热敏电阻芯片紧密焊接于金属感温片内壁,能在短时间内达到热平衡,更快速地测量体温,节省时间而且成本更低。
