NTC热敏电阻与电路保护组件
发布者 : admin 发布时间 : 2019/08/29 09:08:07


目前,NTC热敏电阻在电路保护组件中起到抑制高突波电流的作用,使电路更加安全、有效。当温度降低时,NTC热敏电阻内部的氧化物材料的载流子(电子和孔穴)数目少,其电阻值较高;随着温度的升高,载流子数目增加,其电阻值降低。相对于受保护电路,NTC热敏电阻具有较高的电阻,因此会抑制突波电流的1~2秒,在这一段时间内热敏电阻的电阻将因温度升高而下降,直至热敏电阻两端压降可被忽略的电阻值为止。

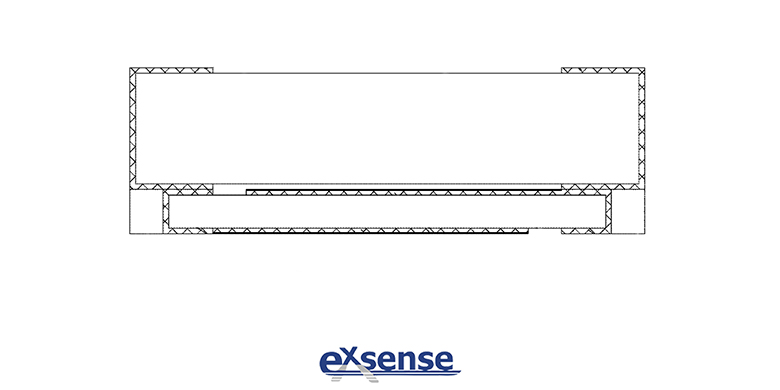

但是,在实际使用过程中,元件的设计会存在多方面的不足,如安装电路设计繁杂、安装尺寸过大、测试繁杂等。今天,为大家介绍一种内含NTC热敏电阻的电路保护组件,其为过流保护贴片组件,安装体积小、安装电路设计较简单、性能优越。这款电路保护组件,包括NTC热敏电阻和PTC热敏电阻。NTC热敏电阻包括NTC热敏材料层、第一左导电层和第一右导电层;PTC热敏电阻包括PTC热敏材料层、第二左导电层和第二右导电层。第一左导电层和第一右导电层分别贴覆在NTC热敏材料层的左端和右端;第二左导电层和第二右导电层分别贴覆在PTC热敏材料层的左端和右端;NTC热敏电阻位于PTC热敏电阻上;第一左导电层连接第二右导电层,第一右导电层连接第二左导电层。这款电路保护组件,设计巧妙、结构简洁、制造方便,安装体积小、安装电路设计较简单、性能优越,适于大规模推广和应用。


广东爱晟电子科技有限公司生产的NTC热敏电阻,具有高可靠、高灵敏、高精度的特点,能有效、迅速地进行温度测量和温度控制,在电路保护组件中起到不可或缺的作用。
