LED灯与NTC热敏电阻
发布者 : admin 发布时间 : 2019/09/24 09:09:05

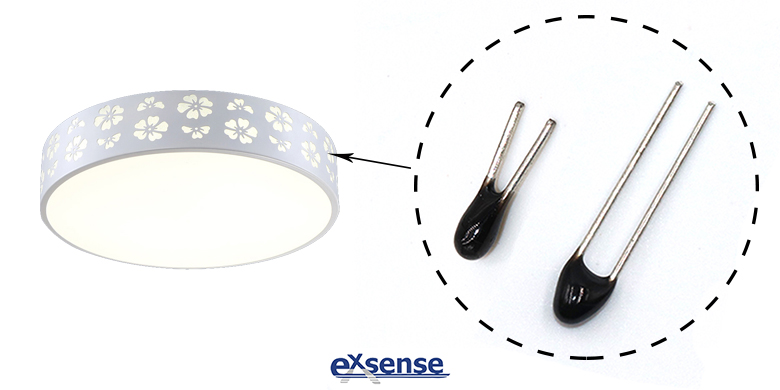

NTC热敏电阻,其电阻值会随温度的升高而减小,反之亦然。该特点使其被广泛应用于各种照明用具中,起到温度检测、温度控制的作用,如手电筒、LED灯等。传统的日光灯一般采用荧光灯管,因为LED具有节能、环保、使用寿命长等优点,而且LED工艺技术的不断发展,所以荧光灯管逐渐被LED灯管所替代。


由于荧光灯往往安装有镇流器,其输出电流为交流电,而LED需要直流驱动,为实现替换,需要在LED灯管中安装电源驱动模块。现有技术中,多采用电子镇流器(Electrical Ballast)驱动电光源,其轻便小巧,甚至可以与灯管等集成在一起。电子镇流器还可以通过提高电流频率或者电流波形(如变成方波)改善或消除日光灯的闪烁现象。


今天,我们介绍的这款内含NTC热敏电阻的LED灯管,可以直接连接电子镇流器,使功耗降低。这款LED灯管包括有管体、LED发光模块和电源驱动模块。其中,管体具有第一端和第二端,第一端设有第一灯脚和第二灯脚,第二端设有第三灯脚和第四灯脚;管体内设有LED发光模块和电源驱动模块,电源驱动模块包括第一输入端、第二输入端、第一输出端和第二输出端;第一输出端和第二输出端分别连接LED发光模块的正、负极,第一灯脚和第二灯脚分别通过第一NTC热敏电阻和第二NTC热敏电阻接第一输入端;第三灯脚和第四灯脚分别通过第三NTC热敏电阻和第四NTC热敏电阻连接第二输入端。


电源驱动模块的其中一个输入端串联有限流模块,避免电子镇流器输出电流过大,损坏发光模块或驱动模块,限流模块为限流电容。限流电容0.001~0.1μF,更好的区间为0.00472~0.1μF。NTC热敏电阻的标称电阻值为1~20Ω,更好的区间212Ω。标称电阻值是指NTC热敏电阻在25℃测得的电阻值。


广东爱晟电子科技有限公司采用先进的半导体制程,结合自主知识产权,通过日本、台湾、德国进口的高精度材料进行加工、切片、封装,确保了NTC热敏电阻NTC芯片连续生产的高稳定、高可靠。
