NTC热敏电阻与电机热保护装置
发布者 : admin 发布时间 : 2019/11/21 09:11:10



广东爱晟电子科技有限公司生产的NTC热敏电阻,具有高可靠、高灵敏、高精度的特点,能有效、迅速地进行温度测量和温度控制,在家用电器的电机热保护装置中起到不可或缺的作用。电机在工作时,其转速高、升温快,必须使用热保护装置来保护。为降低成本,大部分厂商都会采购市场上常规型号的电机热保护装置,在电机外壳上检测电机的温度。但是现有技术所制造的热保护装置,导热性能较差,对温度的感测相对滞后,容易导致电机烧坏。但是,若更换导热系数更高的封装材料或金属外壳,不但增加了成本而且控温效果也不明显。

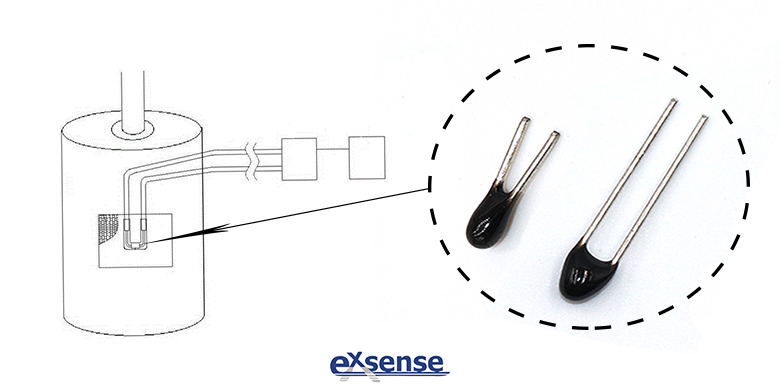

为解决上述技术问题,爱晟电子为大家介绍一种反应快速、测温精度高、安装方便、价格低廉的电机热保护装置。这款热保护装置,包括了NTC热敏电阻套管、导线、转换器、控制器、信号线、固定装置。所应用的NTC热敏电阻为轴向玻封NTC热敏电阻,套上硅胶套管后,利用导线(铁氟龙线)使热敏电阻与转换器形成回路;利用耐高温双面胶将套有套管的热敏电阻紧贴在电机外壳上,最外层再贴一层铝箔胶带,转换器通过信号线与控制器连接。


由于电机的使用环境比较复杂,可能会长期处于高温、高湿、偏酸性或偏碱性的环境,而且电机自身震动较大,所以需要对轴向玻封NTC热敏电阻加以保护,即在热敏电阻外套上套管。套管多为硅胶或铁氟龙U型套管,使用硅胶套管,具有防震防潮、成本低廉、便于安装、容易成型的优点;使用铁氟龙套管,具有导热迅速,耐腐蚀的优点。双面耐高温胶带或耐高温胶合剂,在固定热敏电阻时操作简单、安装方便、成本低。铝箔胶带将测量部位向外辐射的热量反射回热敏电阻,使测温更准确,结果不失真。而且铝箔胶带粘性好、附着力强、抗老化,使热敏电阻整体安装更可靠。



这款电机热保护装置在运作过程中,其转换器将电压值转换为控制信号,再将控制信号通过信号线传至控制器,由控制器控制电机的启停动作。由于轴向玻封NTC热敏电紧贴电机外壳,对温度的变化反应灵敏,而且热敏电阻对温度的感应是连续的,最终到达控制器的信号是渐变的,控制器能设置一个合理的信号范围来控制电机的启停,达到保护电机的目的。
