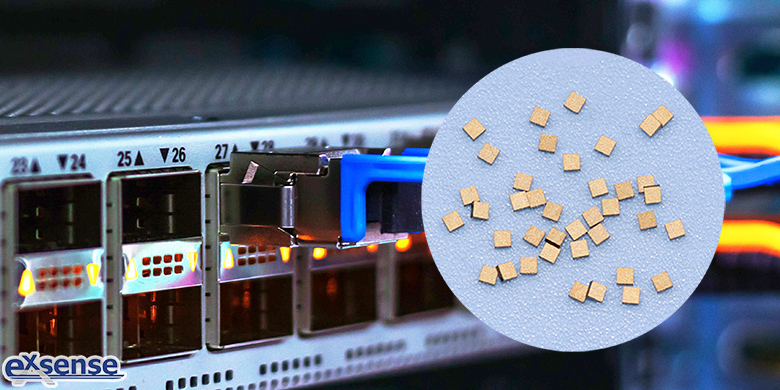

广东爱晟电子科技有限公司研发生产的光模块NTC热敏芯片，具有高精度、快速反应、高灵敏等特点，在光模块中起到温度监测和温度控制的作用。在光模块中安装NTC热敏芯片，能实对光模块进行实时温度监控，保证光模块的正常工作。

在光通讯系统中，由于应用场景的不同，诞生了多款型号的光模块。光模块的型号多以字母代表行业术语，我们应该怎么看懂这些字母分别代表什么行业术语呢？接下来，就由爱晟电子为大家详细介绍。

光模块中的SFP/SFP+/XFP/SFP28/QSFP+/QSFP28等英语单词，其代表的是光模块的封装类型：

SFP代表的是10G以下光模块的封装类型

SFP+/XFP代表的是10G光模块的封装类型

SFP28代表的是25G/32G光模块的封装类型

QSFP+代表的是40G/56G光模块的封装类型

QSFP28代表的是100G光模块的封装类型

光模块的封装类型对应的是交换机端口类型，通常SFP光模块插入的是交换机SFP端口，SFP28光模块插入的是交换机SFP28端口，如此类推。

而在光模块命名简称中：

SX指的是1.25G SFP短距离光模块，其传输距离为550米（使用OM2光纤传输）

SR指的是10G SFP+短距离光模块，其传输距离为300米（使用OM3光纤传输）

25G SFP28 SR多模光模块的最远传输距离为100米，100G SR4多模光模块的最远传输距离也为100米（使用OM4光纤传输），40G SR4的最远传输距离为150米。

LX指的是1.25G SFP中距离光模块，其传输距离为10千米

LR指的是10G SFP+中距离光模块，其传输距离为10千米

如果速率为40G、100G，传输距离为10KM的光模块，简称为LR4，指的是4*10G LR/4*25G LR。

EX指的是1.25G SFP长距离光模块，其传输距离为40千米

ER指的是10G SFP+长距离光模块，传输距离通常为40千米

如果速率为40G、100G，传输距离为40千米的光模块，简称为ER4，指的是4*10G ER/4*25G ER。

ZX指的是1.25G SFP超长距离光模块，ZR指的10G SFP+超长距离光模块，两者的传输距离为80千米以上。

BIDI光模块指的是单纤双向光模块，其利用WDM技术，发射和接收两个不同方向的中心波长，实现光信号在一根光纤上的双向传输。其中TX指的是发射波长，RX指的是接收波长。

接下来，爱晟电子再为大家介绍光模块英文字母参数的一些含义：

一、光模块的波长单位为纳米，英文简称nm；

二、光模块的发射和接收光功率单位为dBm；

三、消光比单位为dB；

四、MM指的是多模，多模光模块的中心波长为主要为850nm，多模光模块需要搭配多模光纤（MMF）OM1/OM2/OM3/OM4/OM5一起使用。SM指的是单模，单模光模块的中心波长通常为1310nm、1330nm、1550nm，单模光模块需要搭配单模光纤（SMF）OS2一起使用；

五、LC、SC、ST、MPO指的是光模块的接口类型，光模块是什么接口类型，就要购买相对应接头的光纤跳线；

六、DDM指的是数字诊断监控功能；DOM指的是数字光学监控功能。通常，光模块都会有DDM/DOM功能，这两个功能都差不多。具备DDM/DOM功能，网络管理单元可以实时监控光模块的各种参数，如电源电压，温度，接收光功率和发射光功率，激光器偏置电流；

七、光模块的工作温度可分为商业级、工业级、扩展级：

商业级的温度范围为0℃~70℃，主要应用于室内等恒温场景；

工业级的温度范围为-40℃~85℃；

扩展级的温度范围为-20℃~85℃，主要应用于室外等恶劣环境下（如隧道）；

八、CDR指的是时钟数据恢复功能，一般会出现在高速率和远距离传输的光模块上。因为光信号传输至一定距离时，其波形会出现一定程度的失真，接收端接收到的信号是一个个长短不一的脉冲信号，这个时候在接收端，我们就无法得到我们需要的数据。因此，就需要有信号的再生，信号的再生功能为再放大、再整形和再定时，其中的再定时指的就是CDR时钟数据恢复。

九、PN指的是厂商的型号，SN是厂商的序列号。





参考数据：

今日光电《【光电通信】光模块字母含义及参数简称大全》
