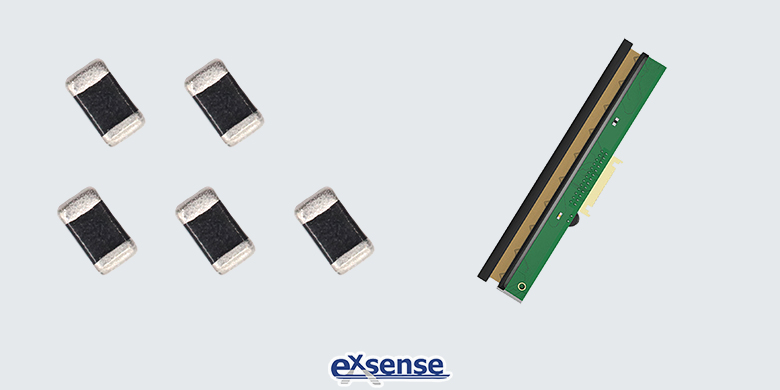

目前，热敏打印机已被广泛应用于各行各业当中，其核心部件热敏打印头的价值大致是打印机整机的三分之一。因此，为了保护热敏打印头的正常运作，就需要采用SMD片式NTC热敏电阻进行温度监测和温度控制。SMD片式NTC热敏电阻体积小、无引线，具有良好的可焊性及耐热冲击性，适合高密度的表面贴装。因此，SMD片式NTC热敏电阻在热敏打印头中起到不可或缺的作用，能有效地辅助热敏打印头进行正常工作。

在热敏打印机工作过程中，如果热敏打印头温度过高，会加速其损坏。为了延长热敏打印头的使用寿命，就需要降低热敏打印头的工作速度，并同步进纸速度，若两者之间控制不好就容易造成卡纸现象，从而导致维修率的升高。为了解决上述问题，广东爱晟电子科技有限公司介绍一款热敏打印头及其控制电路，能够通过跟踪热敏打印头温度变化情况，实时控制进纸速度，在延长热敏打印头使用寿命的同时，显著减少卡纸率（使用该电路能够把热敏打印机卡纸率降低40%以上）。

这款热敏打印头包括了SMD片式NTC热敏电阻、四个电阻、时基集成电路555、N沟道以及两个电容。SMD贴片式NTC热敏电阻的上端接+12V直流电源，下端接第一电阻的下端、第二电阻的上端以及时基集成电路555的第七引脚；时基集成电路555的第二引脚接第二电阻的下端、第二电容的上端及时基集成电路555的第八引脚；时基集成电路555的第三引脚接第三电阻下端及N沟道的控制栅极；时基集成电路555的第四引脚接+12V直流电源；时基集成电路555的第五引脚接第一电容的上端；第三电阻上端接+12V直流电源；N沟道漏极接直流电机负极，N沟道源极接第四电阻上端；第一电容下端接地，第二电容下端接地。

广东爱晟电子科技有限公司采用先进的半导体制程，结合自主知识产权，实现了SMD片式NTC热敏电阻的高可靠批量化制造，确保了热敏电阻连续生产的高稳定性。





参考数据：

CN208411117U《热敏打印机打印走纸同步控制电路》
