NTC热敏电阻选型的要点
发布者 : admin 发布时间 : 2023/01/24 09:01:44


“精益求精,品质铸就品牌”。广东爱晟电子科技有限公司是一家专业提供全套感温测温解决方案的NTC制造商。那么自然也生产几乎囊括各种的NTC热敏电阻。通过本文,爱晟电子将和大家聊聊我们如何为客户选择合适的NTC热敏电阻。

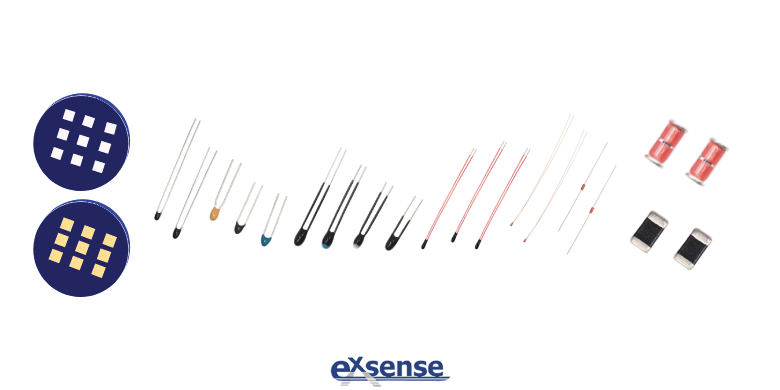

NTC热敏电阻种类繁多,大大小小、林林总总不下十几种,如:金电极NTC热敏芯片(DT-G系列)、银电极NTC热敏芯片(DT-A系列)、贴片玻封NTC热敏电阻(GT-T系列)、径向环氧封装NTC热敏电阻(AT/LT系列)、SMD片式NTC热敏电阻(CT系列)、漆包线环氧封装NTC热敏电阻(IT系列)、轴向玻封NTC热敏电阻(GT-A系列)、单端径向玻封NTC热敏电阻(GT-R系列)、薄膜封装NTC热敏电阻(FT系列)、圆环状NTC热敏电阻、ASN封装NTC热敏电阻、TO/WO封装NTC热敏电阻等等。其实简而化之,NTC大体分三种:树脂封装NTC、玻璃封装NTC、裸片(无封装NTC热敏芯片)。NTC元件选型的准则亦很简单,无非是以下几个方面:

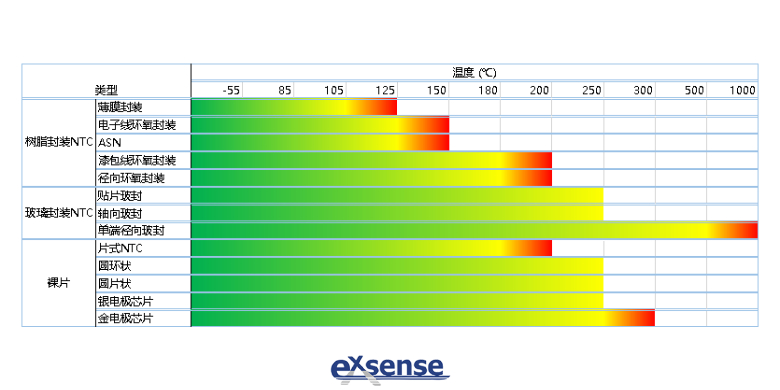

一、应用温度


1)水温类、一般空气、电池的温度传感推荐使用树脂封装NTC热敏电阻;
2)油温介于树脂和玻封之间;
3)高温加热装置,如微波炉、烤箱等,推荐使用玻封NTC热敏电阻;
4)表面贴装类则采用裸片,SMT工艺采用片式NTC热敏电阻,键合类采用芯片式NTC热敏芯片。

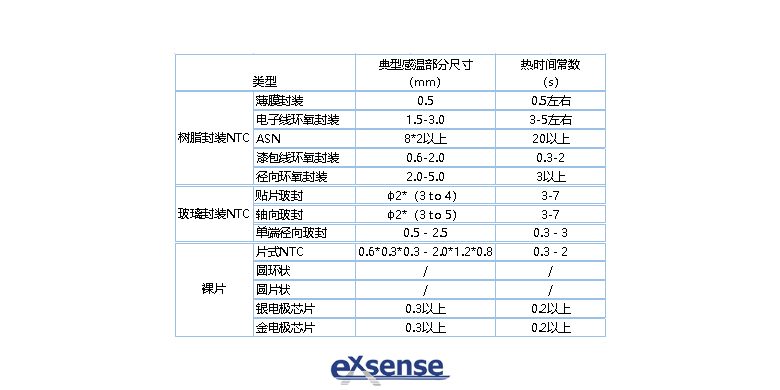

二、安装尺寸或热反应

注:元件的热时间常数≠传感器≠应用端

一般情况下,尺寸越小热反应越快,但相应的防潮会下降;玻封NTC和裸片热反应要好于树脂封装的。因此:

1)高热反应或尺寸要求的使用珠状如漆包线环氧封装元件或单端径向封装元件,如:即热式智能马桶、电子烟等;
2)高防潮要求的使用尺寸较大的元件类型,如锅炉、空调及冰箱等;
3)数码电路选用小型的片式NTC元件;
4)光通讯、红外等使用小型的NTC热敏芯片。

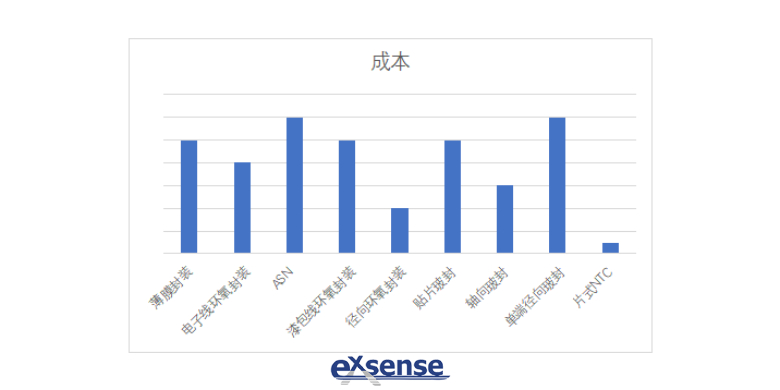

三、成本

注意:成本受精度、尺寸、可靠性多方面影响,仅供参考。总体上:

1)玻封NTC高于树脂封装NTC;
2)小尺寸高于大尺寸;
3)批量小的定制化产品高于标准化产品;

以上就是关于NTC热敏电阻选型的相关介绍。NTC热敏电阻被广泛应用于智能家居(微波炉、电烤箱、电饭煲、热水器、智能马桶、咖啡机等)、新能源(电池、储能等)、数码电路(手机、电脑等)、通讯基站、工业设备等诸多领域,爱晟电子可根据具体需求为客户定制合适的最佳解决方案。
