从NTC热敏电阻芯片了解更多的IGBT内部结构
发布者 : admin 发布时间 : 2018/02/27 03:02:36


从NTC热敏电阻芯片了解更多的IGBT内部结构

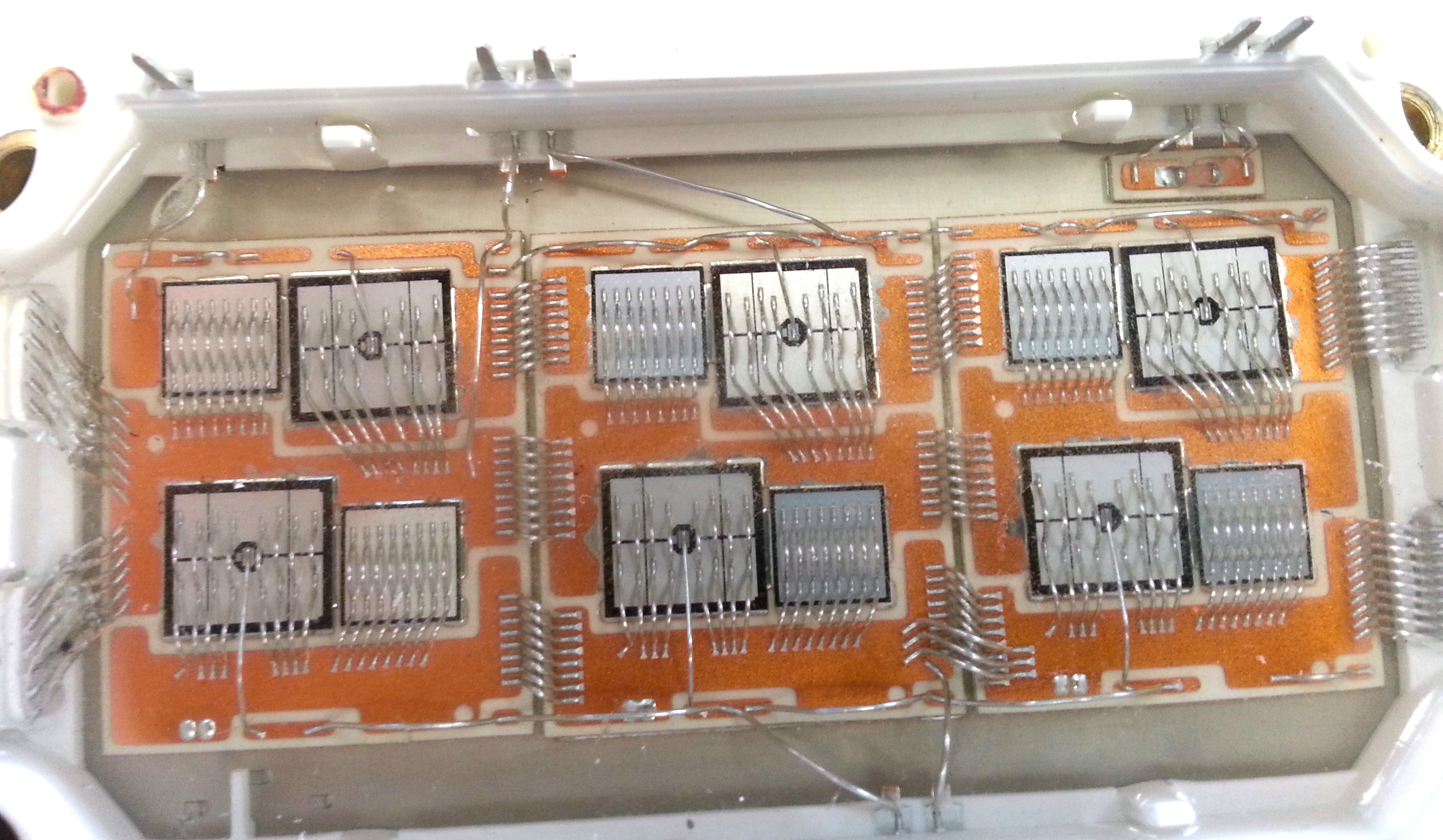

IGBT模块主要由多个混合IGBT芯片组成,通过铝线实现电气连接。在标准的IGBT封装中,单个IGBT也会有一个连续的二极管,然后在芯片上有大量的硅胶,最后 包裹在一个塑料外壳中,IGBT单元堆叠结构如下。


IGBT的内部结构是由NTC热敏电阻芯片DBC和金属冷却板组成的,由上下三层材料组成,上下层为金属层,中间层为绝缘陶瓷层。性能优于陶瓷基板:重量更轻,导热性更好,可靠性更高。



在通常的功率循环或温度循环中,NTC芯片,焊料层,基板,底板和封装外壳将经历不同层的温度和温度梯度。热膨胀系数(CTE材料的一个重要性能指标,是指在一定温度范围内每升1度的温度上升,到线尺寸上增加的比例为0度的长度。



由于各种材料的热膨胀系数不同,不同材料的温度变化之间的热应变,接头之间的相互连接层会产生由热应力引起的疲劳磨损。因此,器件的热行为与结构密切相关的模块封装。



据研究表明,每上升10℃的工作温度,造成的故障率就会翻一倍。



IGBT模块中,需要用到NTC热敏电阻芯片元件来控制温度。由于材料的热膨胀系数与温度息息相关,所以NTC热敏电阻芯片是IGBT模块的关键,其特点是高精度,高稳定,高灵敏,尺寸可小至0.3*0.3mm



广东爱晟电子科技有限公司已有10生产及研发NTC热敏电阻芯片的经验,可以根据客户要求定制NTC芯片的尺寸和参数,我们的NTC热敏电阻产品受质量控制和RoHS环保要求,已拥有多达92项专利和UL认证。
