单层芯片电容
发布者 : admin 发布时间 : 2019/04/23 08:04:55

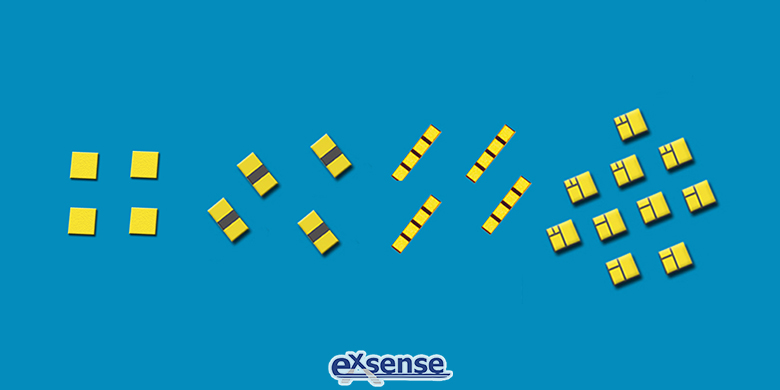

在电子线路中,芯片电容用来通过交流而阻隔直流,也用来存储和释放电荷以充当滤波器,平滑输出脉动信号。广东爱晟电子科技有限公司生产的芯片电容,具有尺寸小、厚度薄(厚度一般为0.15~0.5mm)、损耗低等优点,可根据客户的要求定制不同的尺寸及参数。

小容量的芯片电容通常在高频电路中使用,如收音机、发射机和振荡器中。大容量的芯片电容往往是作滤波和存储电荷用。而且,一般1μF以上的电容均为电解电容,而1μF以下的电容多为瓷片电容,其它类型的电容还包括多层陶瓷电容(MLCC)、涤纶电容、小容量的云母电容等等。电解电容有个铝壳,里面充满了电解质,并引出两个电极,作为正(+)、负(-)两极,与其它电容器不同,它们在电路中的极性不能接错,而其他电容则没有极性。

芯片电容的工作原理是通过在电极上储存电荷、储存电能,通常与电感器共同使用形成LC振荡电路。工作过程中,芯片电容的电荷在电场中会受力而移动,当导体之间有了介质,就会阻碍电荷移动而导致电荷累积在导体上,造成电荷的累积储存。

芯片电容接在电源的正、负极上,过一会儿即使把电源断开,两个引脚间仍然会有残留电压,此时可以通过万用表进行观察,这种情况可以表明芯片电容储存了电荷。芯片电容的极板间建立起电压,积蓄起电能,这个过程称为芯片电容的充电过程。充好电的芯片电容两端有一定的电压,其储存的电荷向电路释放的过程,称为电容器的放电。

芯片电容是电子设备中被大量使用的电子元件之一,所以被广泛应用于隔直、耦合、旁路、滤波、调谐回路、能量转换、控制电路等方面。
