单层陶瓷电容/SLC的制作方法
发布者 : admin 发布时间 : 2019/06/25 10:06:11

众所周知,陶瓷电容电容值随电容电极表面面积、电极间距以及介电常数等因素的变化而变化,电容可以通过减小电极间的间距来增加。然而,陶瓷电容有一个常见的问题是当陶瓷坯片或坯条的厚度降低到0.001英寸以下时,在处理过程中容易出现问题。极薄陶瓷胚片在烧制时,边缘会迅速扭曲变形。由于极薄陶瓷胚片薄膜有撕裂和折叠的倾向,所以将薄膜从陶瓷胚片上剥离是一项困难而精细的操作。今天,我们介绍一种陶瓷电容的制作和改进方法,该方法是利用极薄的陶瓷介质去制作陶瓷电容,并通过较薄的介电分离来增加电容电容量。

简单地说,这个方法包括在一个释放表面上起决定性作用的第一电极,在该释放表面浇铸一层非常薄的陶瓷膜;在形成陶瓷薄膜后,在其顶端或另一侧涂覆第二电极,然后在铸膜顶部放置较厚的陶瓷体,并施加足够的压力,在一定程度上巩固陶瓷电容,并从释放表面取出。如果需要单层芯片电容,则外露的第二电极被覆盖条覆盖。如果需要多层芯片电容,则可以将电极和陶瓷体堆叠到适合的厚度。然后,则可进行组合层压,然后切割得到单个陶瓷电容,或者沿着电极表面的边缘进行刻痕,以便之后将芯片电容从多个点火组件中分离出来。


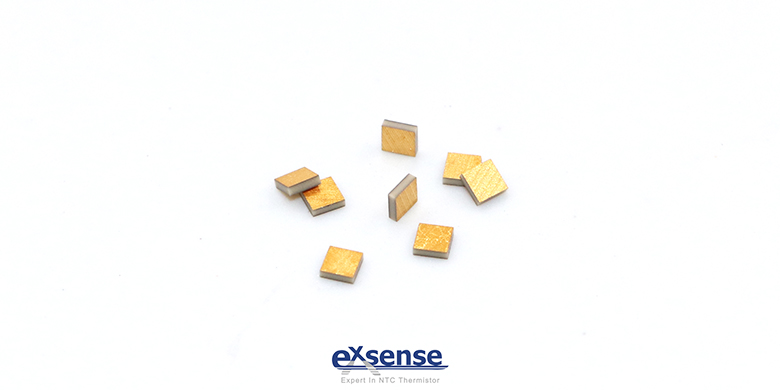

广东爱晟电子科技有限公司研发生产的芯片电容电容量大、尺寸小、可悍性良好,便于客人在匹配电容宽度与线路板导体线宽,或者在线路面积有限时以电容尺寸将就线路,还可根据客户要求定制不同尺寸及参数。
