单层芯片电容/SLC在电路中的故障
发布者 : admin 发布时间 : 2020/01/13 09:01:19

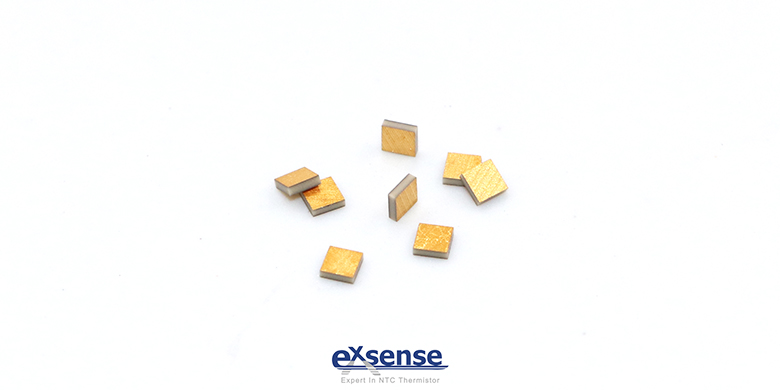

广东爱晟电子科技有限公司是专业从事单层芯片电容Single Layer Capacitor,SLC)的研究、生产、开发及销售的民营高科技企业。我司的芯片电容具有尺寸小、厚度薄、等效串联电阻低的特点,在电路中起到隔直RF旁路、滤波、调谐等作用。


集成电路,是有不胜其数的微小电子元器件组成。因此,当电路设计不当或者电压不稳时,容易导致电路故障,而由于电子元器件的体积小,就难以排查故障位置。以芯片电容为例,在电路故障中,芯片电容因其体积小、厚度薄的特点,一旦发生故障,通过肉眼是难以判断是否因其发生故障的。


那么,芯片电容在集成电路中发生的故障,通常是由什么情况引起的呢?一般芯片电容故障现象包括:开路、击穿、漏电以及通电后击穿等。


1、开路

芯片电容开路后,就失去了电容的作用。不同电路中,芯片电容出现开路故障后,其呈现的具体故障现象都不同。如,起滤波作用的芯片电容在开路后,会出现交流声;而起耦合作用的芯片电容在开路后,反而无声。


2、击穿

芯片电容击穿后,芯片电容的隔直作用就会消失。电路中的直流电路出现故障,就会影响交流电路的工作状态。


3、漏电

芯片电容漏电时,会导致电容两极板之间绝缘性能下降。两极板之间会存在漏电阻,导致有直流电流通过电容,引致芯片电容的隔直性能变差,其容量下降。当耦合芯片漏电时,会在电路中造成较大的噪音。这是芯片电容故障中,发生率比较高的故障,而且故障检测比较困难。


4、通电后击穿

芯片电容加上工作电压后击穿,断电后,其表现为不击穿;使用万用表检测时,亦无表现出击穿的特征。在通电情况下,测量芯片电容两端的直流电压,数值为零或者过低,电容性能受影响。
