CT系列 — 片式NTC热敏电阻
特点
CT系列NTC热敏电阻采用玻璃封装,具有良好的耐潮湿性及卓越的可靠性与稳定性,贴片式NTC热敏电阻适用于高密度表面贴装,爱晟电子专业生产及研发NTC热敏电阻芯片及NTC热敏电阻元器件,为客户提供专业的技术及优质的服务.
1、 芯片除引出端的四面全部采用厚10μm的玻璃包封,具有良好的耐潮湿性及非常卓越的可靠性与稳定性
2、 高可靠的叠层片式陶瓷结构体积小,无引线,适合高密度表面贴装
3、优良的温度系数,工作温度范围:-40℃~+125℃
应用范围

1、TCXO,LCD温度补偿电路

2、可充电电池及充电器、CPU的温度探测

3、IC和半导体器件过热保护

4、打印头温补,播放机驱动器

5、有线通信程控交换机

6、DC/AC转换器和HIC的过热保护

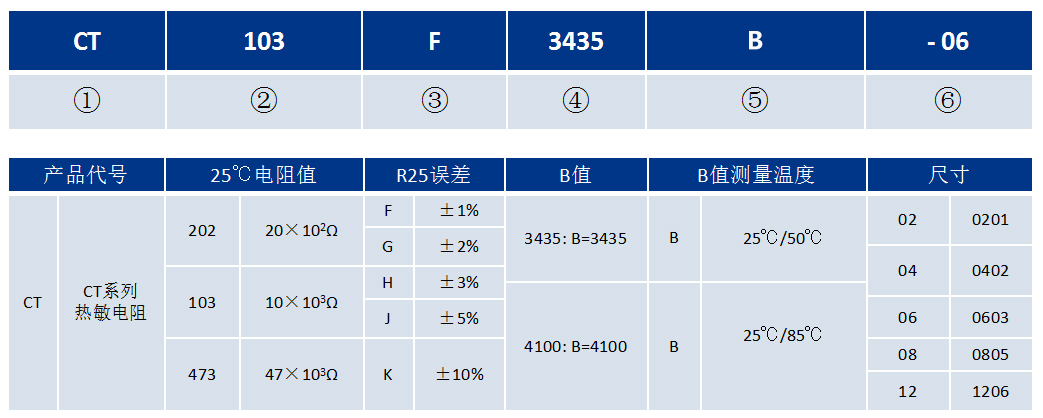

产品规格型号的表示方法


电性能参数

型号

标称电阻值25(KΩ)

B

(K)

额定功率

@25°C mW

耗散系数(δ)

(mW/)

热时间常数

 (S)

CT1012700A-

0.1

2700

0402

100 mW







0603

200 mW







0805

300 mW







1206

350 mW

0402

1 mW







0603

2 mW







0805

3 mW







1206

3.5 mW

0402

3 S







0603

3 S







0805

5 S







1206

5 S

CT2212900A-

0.22

2900

CT3313000A-

0.33

3000

CT4713100A-

0.47

3100

CT6813150A-

0.68

3150

CT1023200A-

1.0

3200

CT2223250A-

2.2

3250

CT3323300A-

3.3

3300

CT4723350A-

4.7

3350

CT6823400A-

6.8

3400

CT1033435A-

10

3435

CT1033950A-

10

3950

CT1533500A-

15

3500

CT2233600A-

22

3600

CT3333800A-

33

3800

CT4733900A-

47

3900

CT6833950A-

68

3950

CT1044100A-

100

4100

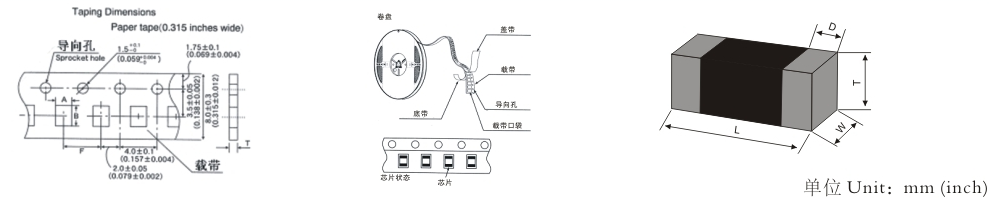

包装方式

型号

L

W

T

D

0402

1.0±0.15

(0.040±0.006)

0.5±0.15

(0.045±0.004)

0.5±0.15

(0.020±0.006)

0.25±0.10

(0.010±0.004)

0603

1.6±0.2

(0.063±0.008)

0.8±0.2

(0.031±0.008)

0.6±0.2

(0.024±0.008)

0.3±0.2

(0.01±0.008)

0805

2.0±0.2

(0.079±0.008)

1.2±0.2

(0.047±0.008)

0.6±0.2

(0.024±0.008)

0.5±0.3

(0.020±0.012)

1206

3.2±0.2

(0.126±0.008)

1.6±0.2

(0.063±0.008)

0.9±0.2

(0.035±0.008)

0.5±0.3

(0.020±0.012)
