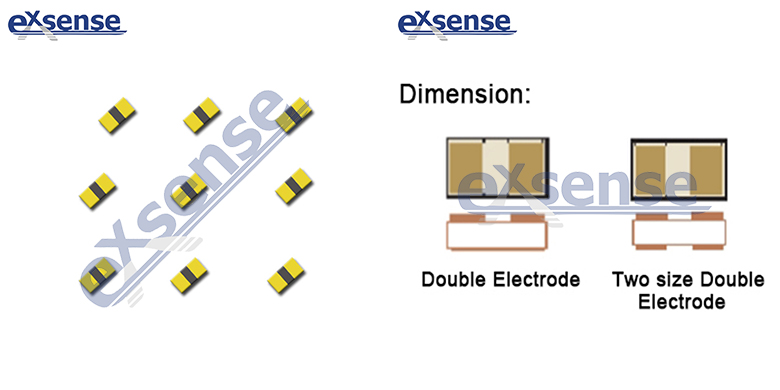

双电极型芯片电容器
特点
爱晟电子最新研发的双电极型芯片电容器主要应用于射频/微波和毫米波线路,具有结构独特,性能一致性好的特点,可根据客户要求定制不同尺寸及参数。
1、结构独特
2、性能一致性好
3、可根据客户要求定制不同尺寸及参数
应用范围
1、此系列电容产品是用于射频/微波和毫米波线路的理想元件

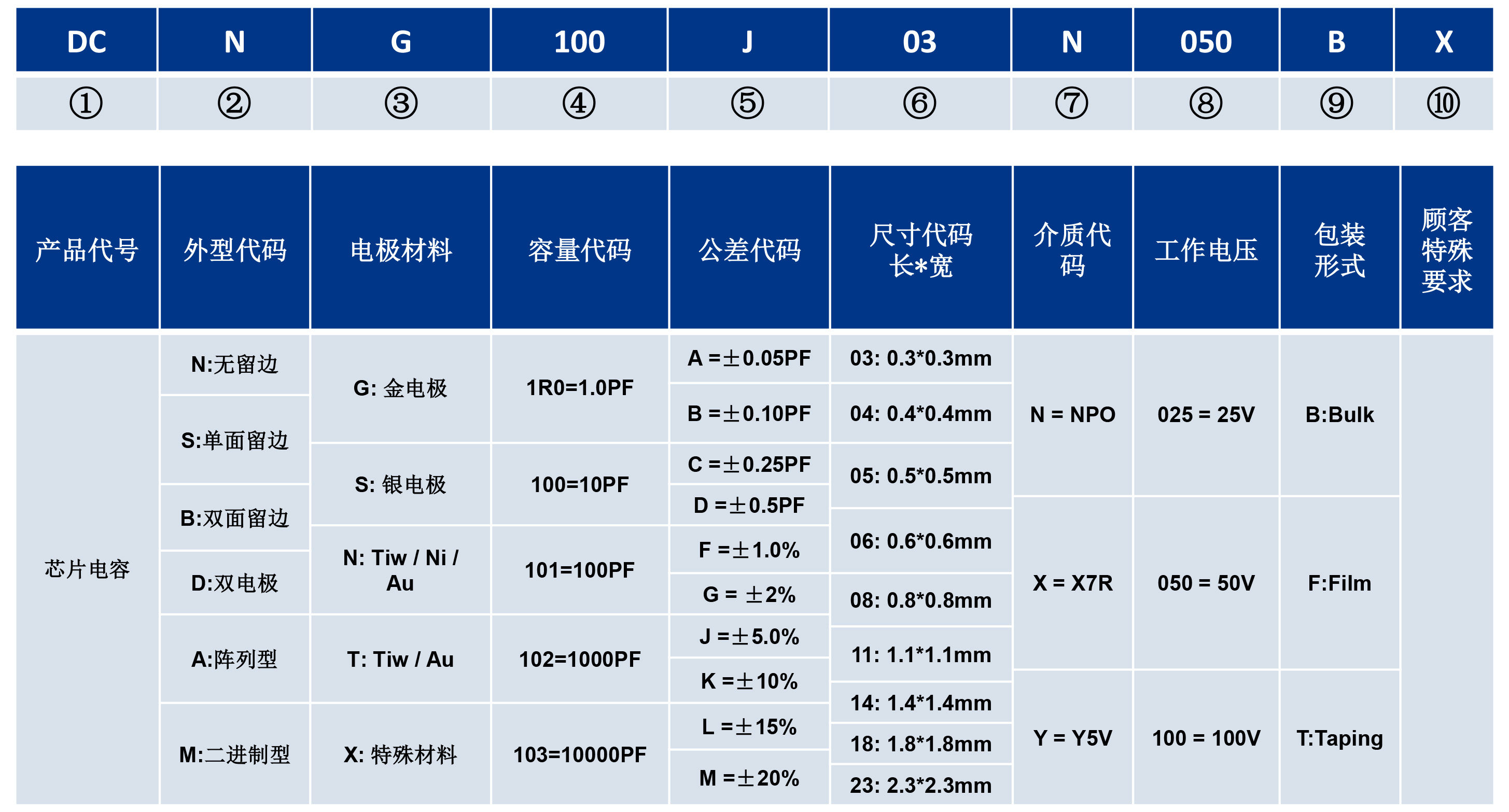

产品规格型号的表示方法
电性能参数
尺寸(mm)
容值(PF)
G03 G04 G05 G06 G08 G11 G14 G18 G23
0.3*0.3±0.05 0.4*0.4±0.05 0.5*0.5±0.05 0.6*0.6±0.05 0.8*0.8±0.15 1.1*1.1±0.15 1.4*1.4±0.15 1.8*1.8±0.25 2.3*2.3±0.25
0.1(0R1)
0.2(0R2)
0.3(0R3)
0.5(0R5)
1.0(1R0)
1.2(1R2)
2.7(2R7)
3.0(3R0)
3.6(3R6)
5.1(5R1)
10(100)
15(150)
22(220)
27(270)
33(330)
47(470)
56(560)
68(680)
82(820)
100(101)
150(151)
220(221)
270(271)
330(331)
390(391)
470(471)
560(561)
680(681)
750(751)
820(821)
1000(102)
1200(122)
1500(152)
1800(182
2200(222)
2700(272)
3300(332)
3900(392)
4700(472)
5600(562)
6200(622)
6800(682)
7500(752)
8200(822)
10000(103)

注:0.3*0.3±0.05 (长 0.3mm*宽 0.3mm±0.05 )

可以根据客户要求定做特殊规格
