二进制多电极型芯片电容器
特点
爱晟电子最新研发的二进制多电极型芯片电容器主要应用于匹配网络、提供方便的电路可调性;隔直流应用和耦合电容器。几何尺寸小,有利于电路匹配和调整,可根据客户要求定制不同尺寸及参数。
1、几何尺寸小,适合于微波电路
2、有利于电路匹配和调整
应用范围
1、主要应用于匹配网络、提供方便的电路可调性。隔直流应用和耦合电容器

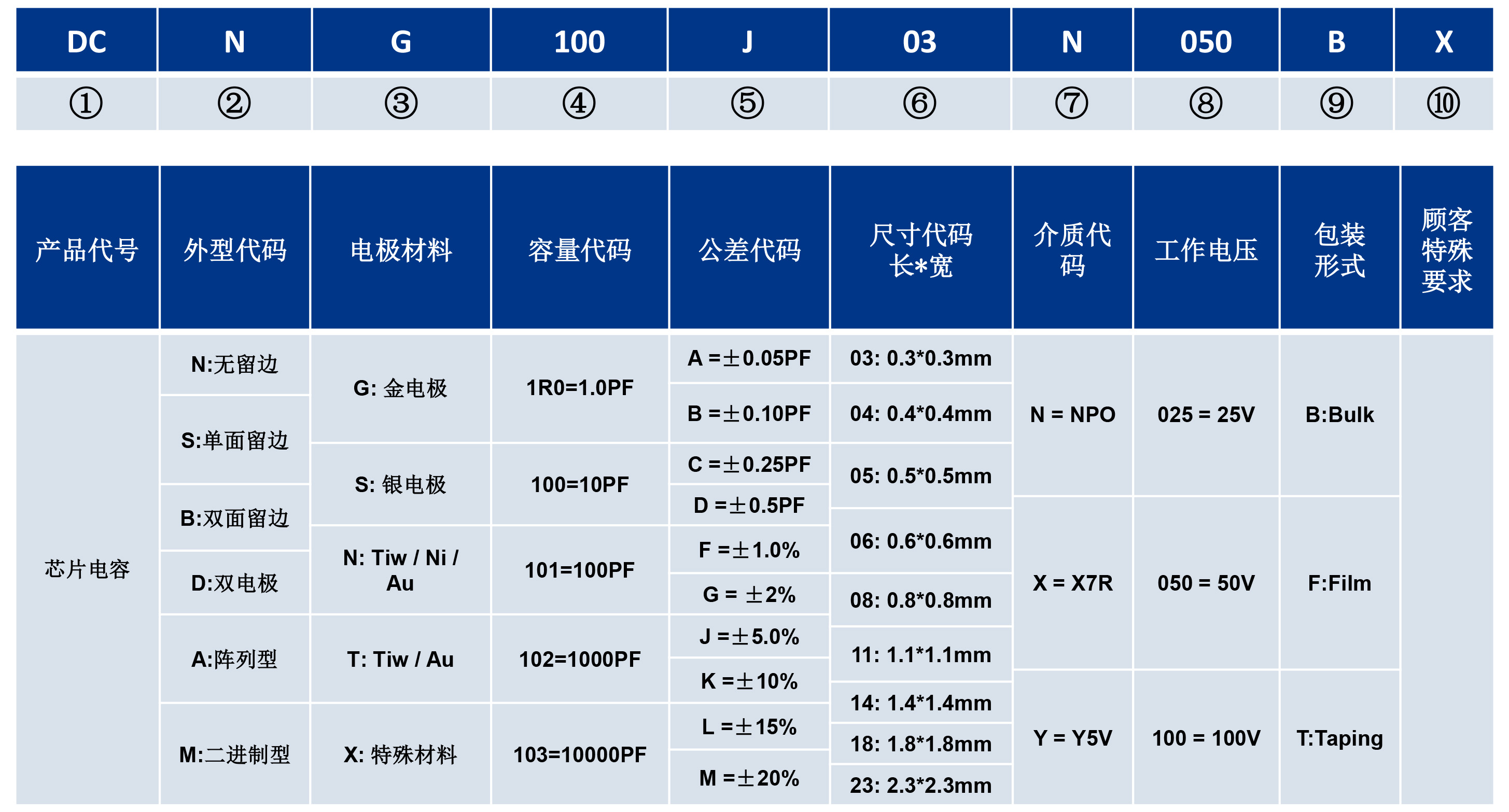

产品规格型号的表示方法
电性能参数
尺寸(mm)
容值(PF)
G03 G04 G05 G06 G08 G11 G14 G18 G23
0.3*0.3±0.05 0.4*0.4±0.05 0.5*0.5±0.05 0.6*0.6±0.05 0.8*0.8±0.15 1.1*1.1±0.15 1.4*1.4±0.15 1.8*1.8±0.25 2.3*2.3±0.25
0.1(0R1)
0.2(0R2)
0.3(0R3)
0.5(0R5)
1.0(1R0)
1.2(1R2)
2.7(2R7)
3.0(3R0)
3.6(3R6)
5.1(5R1)
10(100)
15(150)
22(220)
27(270)
33(330)
47(470)
56(560)
68(680)
82(820)
100(101)
150(151)
220(221)
270(271)
330(331)
390(391)
470(471)
560(561)
680(681)
750(751)
820(821)
1000(102)
1200(122)
1500(152)
1800(182
2200(222)
2700(272)
3300(332)
3900(392)
4700(472)
5600(562)
6200(622)
6800(682)
7500(752)
8200(822)
10000(103)

注:0.3*0.3±0.05 (长 0.3mm*宽 0.3mm±0.05 )

可以根据客户要求定做特殊规格
