GT-T系列 — 贴片玻封NTC热敏电阻
特点
贴片玻封系列NTC热敏电阻是广东爱晟电子科技有限公司最新研发的一款NTC人电阻,符合RoHS要求工作,温度范围-40 ~ +250℃,适用于电饭煲,微波炉,电磁炉,咖啡壶,电热毯,豆浆机,烤面包机等。

1、尺寸Φ3.6mm*1.6mm
2、阻值范围1K OHM ~ 2M OHM
3、B值范围2000 ~ 6000K
4、工作温度范围-40 ~ +250℃
5、符合RoHS要求

应用范围

电饭煲,微波炉,电磁炉,咖啡壶,电热毯,豆浆机,烤面包机等

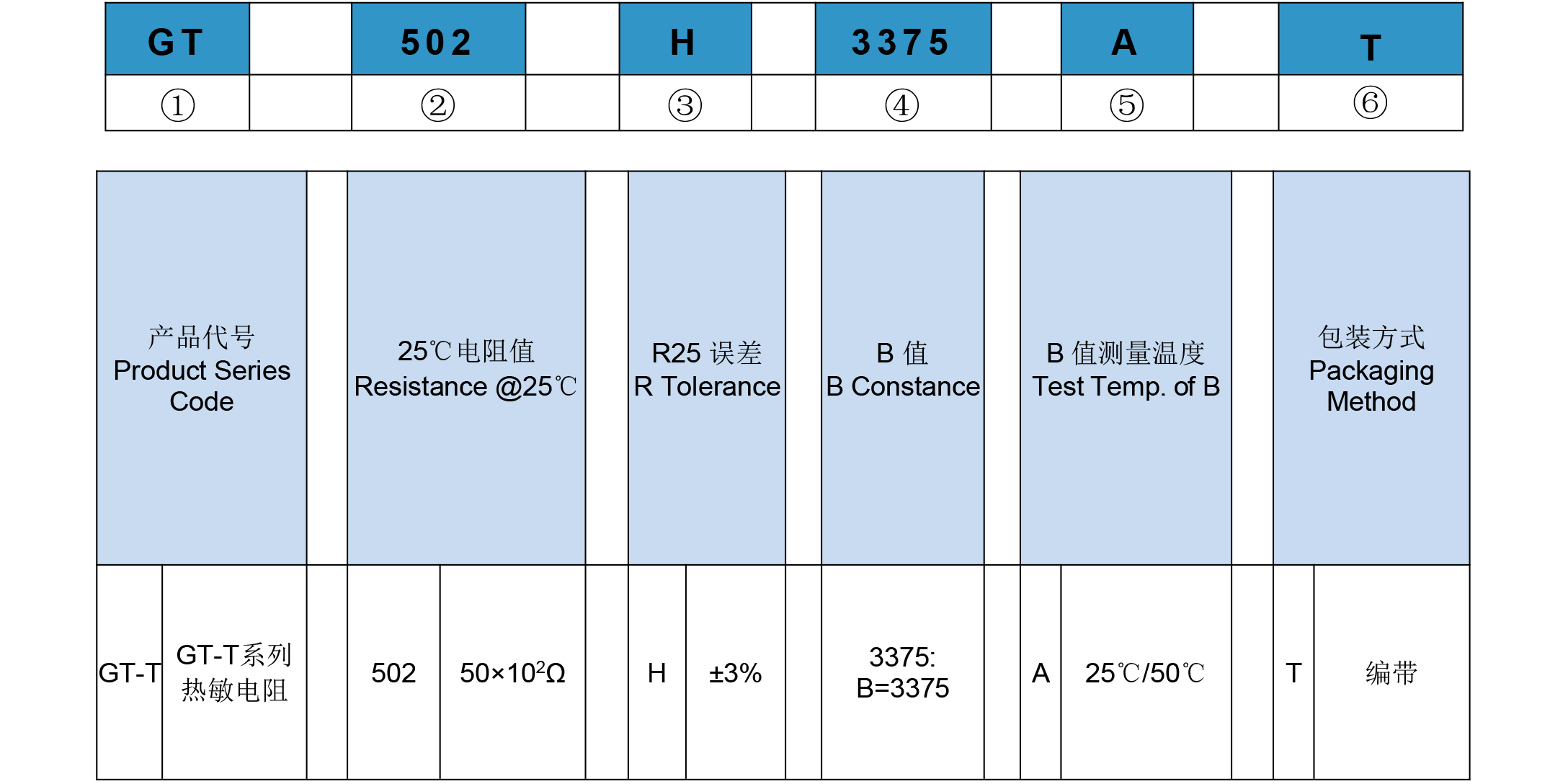

产品规格型号的表示方法
电性能参数

电阻值:  R25=5KΩ±5%

B值:     B25/50=3375K±5%

热时间常数:≤20s(静止空气中)

耗散系数: ≤2.5mW/℃(静止空气中)

使用温度范围:-40~+250℃



   可靠性试验


高温试验

热敏电阻在250℃±10℃的环境中保持1000小时,

试验后,相对于初始值的变化率在±5%以内。

恒定湿热试验

热敏电阻在40℃±2℃相对湿度90~95%的环境中保持48小时,

试验后,相对于初始值的变化率在±2%以内。

温度快速变化试验

热敏电阻循环5次,在-40℃±10℃、250℃±10℃温度下的暴露时间为30min。

试验后,相对于初始值的变化率在±2%以内。

耐低温试验

热敏电阻在温度为-40℃±3℃的环境中放置100小时后,在常温下放置1小时,

试验后,相对于初始值的变化率在±2%以内。

煮沸试验

热敏电阻在100℃、水量2.5升的水中煮沸6小时后,随水一起16小时自然冷却,

试验后,相对于初始值的变化率在±2%以内。

高温负荷试验

热敏电阻在110℃±5℃的环境中消耗10mW的功率250小时;

试验后,相对于初始值的变化率在±2%以内。

振动

热敏电阻经受加速度10m/S2,振幅1.5mm,扫描频率10Hz到500Hz,

XY方向各15mim的振动试验后应无损伤,其阻值变化应不大于±2%。

碰撞

热敏电阻经受加速度10m/S2,脉冲持续时间11ms的碰4000次后无损伤,

其阻值变化应不大于±2%。

拉力强度

热敏电阻引出端经受5N拉力试验后,外观应无损伤,

其阻值变化应不大于±2%。

弯曲

热敏电阻经受弯曲试验后,玻璃外壳与引出线封装连接处应无裂痕,

其阻值变化应不大于   ±2%。

可焊性

260℃纯锡中浸焊2S,使用中性助焊剂,

其表面涂布应均匀、光滑,吃锡面超过95%。

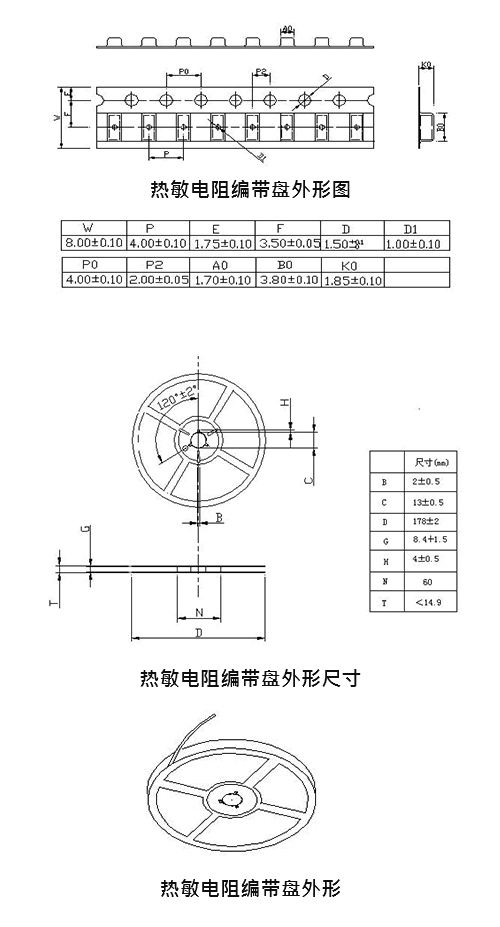

包装方式
