医疗医疗监护仪体温探头用NTC热敏电阻选型
发布者 : admin 发布时间 : 2018/11/01 09:11:46

医疗医疗监护仪体温探头用NTC热敏电阻选型



体温是了解生命状态的重要指标, 反应了机体新陈代谢的结果,是进行正常功能活动的条件之一。而NTC热敏电阻则被广泛应用于体温的检测上,医疗监护仪是其中一种内含NTC热敏电阻的仪器。



医疗监护仪是一种以测量和控制病人生理参数,并可与已知设定值进行比较,如果出现超标可发出警报的装置。医疗监护仪与监护诊断仪器不同,它必须24小时连续监护病人的生理参数,检出变化趋势,指出临危情况,作为医生应急处理和进行治疗的依据,使并发症减到最少,达到缓解并消除病情的目的。医疗监护仪的标准六参数为心电、呼吸、无创血压、血氧饱和度、脉搏、体温。此外,可选的参数包含:有创血压、呼吸末二氧化碳、呼吸力学、麻醉气体、心输出量(有创和无创)、脑电双频指数等等。

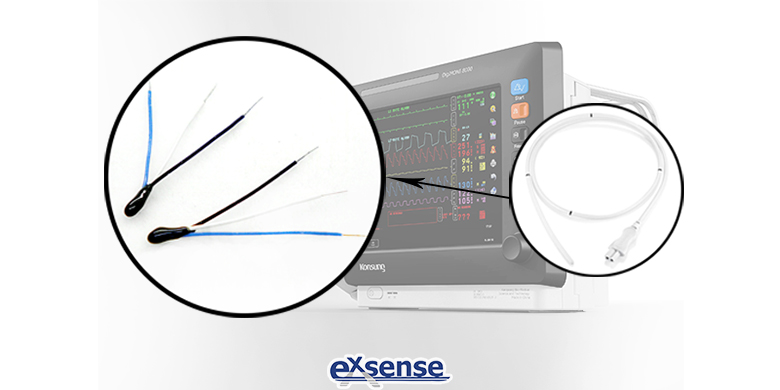

NTC热敏电阻位于医疗监护仪的体温探头中。体温探头一般分为体表探头和体腔探头两种。体温探头作为医疗监护仪中的重要附件,它必须24小时连续监护病人的生理参数,保障病人使用过程中的舒适性,因此作为体温探头中的核心测温元件---NTC热敏电阻,必须具有如下特性:



1. 高可靠、高稳定性,高精度

2. 体积小,灵敏度高,反应速度快

3. 良好的耐热循环能力

4. 互换性,一致性好



现国内外体温探头常用的NTC热敏电阻规格有25℃@2.252KΩ  B25/50=3935K,25℃@10KΩ  B25/50=3935K两种,也有用到25℃@30KΩ   B25/50=3935K,25℃@6KΩ  B25/50=3935K等,目前国内外选用的参数标准一般都是参照YSI的标准。而衡量NTC热敏电阻稳定性、可靠性的标准主要体现在三个方面:



1. 可耐焊试验后阻值变化率

2. 冷热冲击阻值变化率

3. 高温老化后阻值变化率



因此,医疗监护仪体温探头选用NTC热敏电阻应从以下几个方面着手:



1. 阻值,B值的规格和精度符合设计要求

2. NTC热敏电阻的稳定性(可耐焊/老化后阻值变化率小)

3. NTC热敏电阻的体积大小(有利于封装)



近年来,广东爱晟电子科技有限公司致力于NTC热敏电阻芯片的高可靠性、高稳定性的研发,并取得了重大成果。我司生产的MT系列NTC热敏电阻,其可耐焊试验后阻值变化率≤0.3%,高温老化1000小时后阻值变化率≤0.3%,精度最高可达0.02℃。适应了医疗设备上对NTC热敏电阻“小而精”的发展需要。现广泛应用在医疗监护仪,婴儿保育箱体温探头等等医疗仪器上。
