NTC热敏电阻改善光模块跟踪误差不良的电路-1
发布者 : admin 发布时间 : 2019/02/19 10:02:30

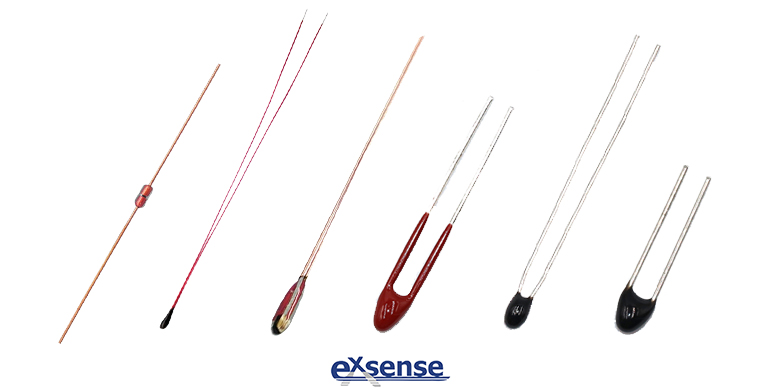

NTC热敏电阻具有快速反应、高性价比、良好稳定性等特点,广泛应用于邦定、传感器、线路板等等。广东爱晟电子科技有限公司生产的NTC热敏电阻采用先进的半导体制程,结合自主知识产权的NTC热敏电阻材料和加工工艺、技术,实现了NTC热敏电阻的高精度、批量化制造。今天,我们就会为大家介绍NTC热敏电阻在光模块中的作用。



由于光模块中使用的光发射组件TOSA或光收发组件BOSA不可避免地存在高低温跟踪误差TE不良的情况。跟踪误差指的是在两个不同温度条件下的光纤输出功率的比值,它是度量器件耦合效率稳定性的参数,单位为dB。



出厂发货前通常在常温(通常为25℃)时将光模块输出光功率调整到固定值。由于跟踪误差TE现象存在,在光模块工作时,高温环境或自身工作产生热量使温度升高,都会导致相当一部分高低温跟踪误差不良的光模块产品在高温时光功率变小超出正常工作要求的范围,产品无法使用会造成TOSA或BOSA的浪费,增加生产成本。



为了克服现有技术中所存在的不足,提供一种NTC热敏电阻改善光模块跟踪误差不良的电路及光模块的方法。该方法使在高温时光功率变小超出正常工作要求的光模块输出光功率达到要求的范围,避免了TOSA或BOSA器件的浪费,节省生产成本。



该方法中包括激光器驱动芯片,激光器驱动芯片连接激光器,激光器驱动芯片连接光功率第一电阻,光功率第一电阻为NTC热敏电阻RNTCNTC热敏电阻RNTC在常温25℃时阻值为50KΩ,高温90℃时阻值为8KΩ,NTC热敏电阻RNTC的阻值随温度升高而逐渐降低。
