NTC热敏电阻改善光模块跟踪误差不良的电路-2
发布者 : admin 发布时间 : 2019/02/21 10:02:44

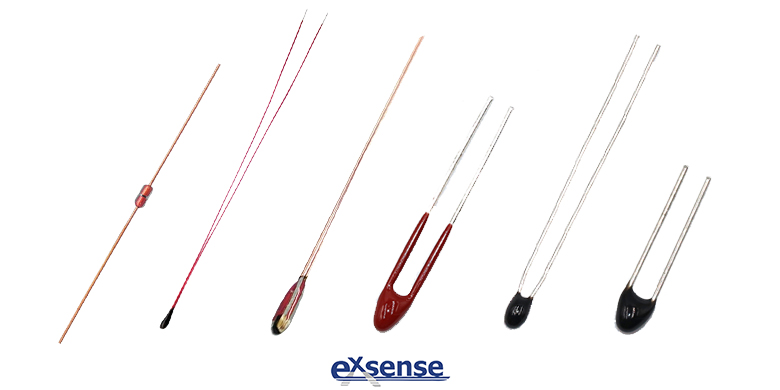

      NTC热敏电阻改善光模块跟踪误差不良的电路,该方法主要是在改善光模块跟踪误差TE不良的电路过程中,在激光器的驱动芯片连接NTC型热敏电阻选用的NTC型热敏电阻,会随着温度的升高而降低阻值。在高温时,激光器驱动芯片输出的激光器偏置电流会增大,从而使由于TE不良而光功率变小的光模块输出光功率提高,并恢复到正常光功率范围,避免了TOSA或BOSA器件的浪费,节省生产成本。


      为了实现上述内容,该方法采用的技术方案如下:

      改善光模块跟踪误差不良的电路,包括激光器驱动芯片,激光器驱动芯片连接激光器,激光器驱动芯片连接光功率第一电阻,光功率第一电阻为NTC热敏电阻RNTCNTC热敏电阻RNTC在常温25度时阻值为50KΩ,高温90度时阻值为8KΩ,NTC热敏电阻RNTC的阻值随温度升高而逐渐降低。NTC热敏电阻RNTC安装在激光器驱动芯片的外围电路中。其中,还包括光功率第二电阻R2,光功率第二电阻R2和光功率第一电阻RNTC并联一起组成激光器驱动芯片的外围光功率电阻R,其中R、RNTCR2满足以下关系式:

      该方法的光模块,包括发送通道的光发射组件TOSA、用于驱动TOSA中的激光器的驱动器,以及接收通道的依次连接的光接收组件ROSA和限幅放大器。驱动器包括激光器驱动芯片,激光器驱动芯片连接TOSA中的激光器,激光器驱动芯片连接光功率第一电阻,光功率第一电阻为NTC热敏电阻RNTCNTC热敏电阻RNTC在常温25度时阻值为50KΩ,高温90度时阻值为8KΩ,NTC热敏电阻RNTC的阻值随温度升高而逐渐降低。
