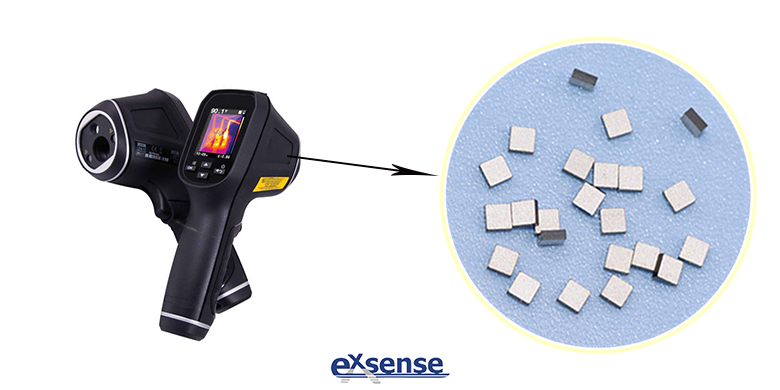

广东爱晟电子科技有限公司生产、研发的NTC芯片,因其高精度(可达±0.5%、±1%、±3%)、高可靠、高灵敏、体积小、响应速度快等特点,被广泛应用于红外热成像测温仪、安防产品、智能电子设备等。
由于一场突如其来的新型冠状病毒肺炎,额温枪(红外线测温仪)成为了千金难求的产品之一。然而,在人流密集的公共区域,如汽车客运站、医院、办公大楼、机场等,额温枪需要人工一对一地近距离检测,而且不能即时获取测温结果,不利于疫情防控,其作用便显得微不足道。因此,红外热成像测温仪便成为了这场疫情中的重要设备。作为红外热成像测温仪的核心元器件——NTC芯片,能够精准感知温度、快速获取数据、探测温度差异,有效地识别出体温异常的发热群众,让可怕的新冠病毒无所遁形。
红外热成像测温仪中的NTC芯片,其具体的制备方法是:热敏材料制备——压锭成型——烧结——切片——清洗烘干——印刷电极——划粒——测试。具体的制备操作如下:
一、热敏基片的制备
将各种金属氧化物(锰、钴、铁、镍、铜、锌等)按照相应比例配制成混合物料;用球磨机将混合物料混合均匀;在预烧后将其打粉成100~300目;将预烧后的物料加水球磨,将物料球磨细化均匀,使得物料颗粒为约2μm;将球磨好的物料倒入模具中,初步手压成型后,在超高压下继续成型,得到锭子;将锭子加入预先铺好氧化铝砂的氧化铝钵内,然后用氧化铝砂填埋锭子后进行烧结,烧结过程中的温度为:20小时从室温升到1150℃,然后在1150℃下烧结40小时后,自然降温,得到烧结好的锭子;将锭子固定于内圆切割机专用夹具上,调整参数进行切割,然后用纯水超声清洗干净后烘干,得到热敏基片。
二、印刷电极
在热敏基片的两端均匀印刷上端电极浆料,再利用电阻炉使端电极浆料与热敏基片紧密烧渗。
三、划粒
对覆有端电极浆料的热敏基片进行划粒。根据实际需求,设定工艺参数,使用划片机进行划切,得到红外热成像测温仪用的高精度高可靠NTC芯片。
红外热成像测温仪,用NTC芯片去感知每一位群众的温度,帮助医护人员筑起防疫抗疫工作的第一道防线,为这场疫情防控的阻击战助力。
