作为一种复合性的功率半导体，IGBT模块因其低功耗、高开关频率和较大电流容量，在大功率变换器中正得到越来越广泛的应用，对于其驱动电路的要求也越来越高，主要的技术发展方向体现在以下几方面：

一、更高的集成度

目前大功率IGBT驱动模块的体积还比较大，为了增加隔离电压的耐量，通常都会采用变压器来实现隔离，变压器的体积和重量相对比较大，而且比较难于实现集成化。因此，未来的驱动器会采用体积更小、更容易集成化的隔离器件，如应用压电式变压器或者先进的磁集成技术来减小隔离元件的体积和重量，增加集成度。可以预见的是未来大功率IGBT必将和其驱动电路集成在同一个模块内部，用户只需要将控制信号直接引入功率模块就可以实现对IGBT的控制。

二、更高的隔离电压

驱动器都是采用光耦和变压器来实现隔离，光耦的优点是体积小，但存在隔离电压比较低、容易老化和延迟较大等不足。变压器隔离的隔离电压较高，延迟较小，但体积较大。因此，在需要高压隔离的场合还多数采用变压器来实现隔离，当前，因IGBT的最高电压等级已经达到6500V，为了适应更高电压应用场合，必须采用隔离电压更高的驱动器。

三、更高的开关频率

为了适应在感应加热电源等方面的应用，IGBT的开关频率不断增加，随着制造技术的发展，IGBT最高的开关频率已经可以达到100Khz以上，已经可以部分替代功率mos管。对于驱动器来讲，意味着必须提供更大的驱动功率，而且还要驱动器具有更短的驱动脉冲延迟时间和上升、下降时间，提供更大的瞬时最大驱动电流等。

四、更大的驱动功率

IGBT模块的容量在不断增加，单个模块的电流容量已经可以达到3600A，有时为了增加容量，通常采用并联的方式工作，对驱动器的驱动功率也提出了更高的要求。驱动器的最大输出电流必须相应地增加，特别是在多个模块并联应用时，驱动器平均输出功率要求达到5W~10W，瞬时最大输出电流要求达到30A以上。

五、更完备的功能

现在广泛应用的门极驱动技术无法实现对IGBT开关过程中引起的di/dt、dv/dt的控制，从而控制变换电路的电磁干扰（EMI，Electro-Magnetic Interference）。有源门极驱动技术可以有效地控制IGBT开关造成的较高的di/dt、dv/dt，相应地可以使IGBT工作在更加安全的工作区，减小其开关过程中产生的电磁干扰，相应地减小IGBT的缓冲吸收电路。

IGBT作为电力电子系统的一种关键的电力半导体器件已经持续增长了若干年，由于它使电力电子装置和设备实现了更高的效率和更高的开关频率。随着性能不断提升，IGBT的应用领域已经扩展到更宽的范围，不仅在工业中，而且在许多其他功率变换系统中，它已经取代了大功率双极晶体管（GTR）、功率mos场效应管（mos FET），甚至出现替代门关断晶闸管（GTO）的现实趋势。大功率IGBT驱动模块技术将不断完善，集成度也将提高，进而减小IGBT功耗和电磁干扰，提高系统的可靠性。

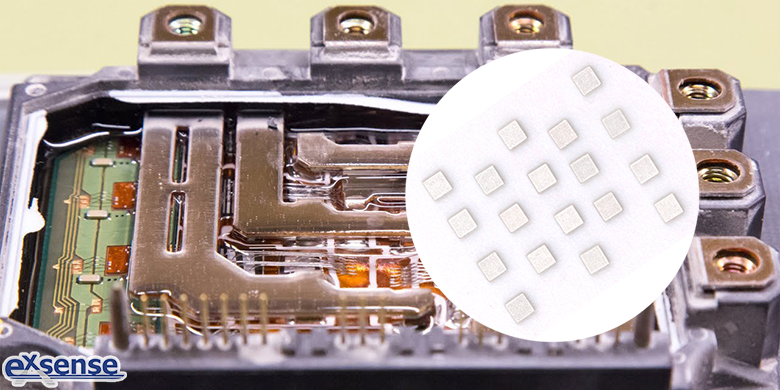

广东爱晟电子科技有限公司生产的IGBT用NTC芯片，采用先进的半导体制程，结合自主研发加工工艺技术，确保了NTC热敏芯片连续生产的高稳定、高可靠。
