作为新能源汽车、智能电网等应用领域中不可或缺的核心元器件之一，IGBT模块的运行安全性必须受到重视。因为IGBT工作时产生的损耗会转化成热能，若该过程中出现过热现象，不仅会导致IGBT性能下降，甚至可能引发故障或永久性损坏。这时，便可以利用NTC热敏电阻电阻值随温度变化呈指数下降的特性，实时监测IGBT模块的工作温度，有效避免模块过热。

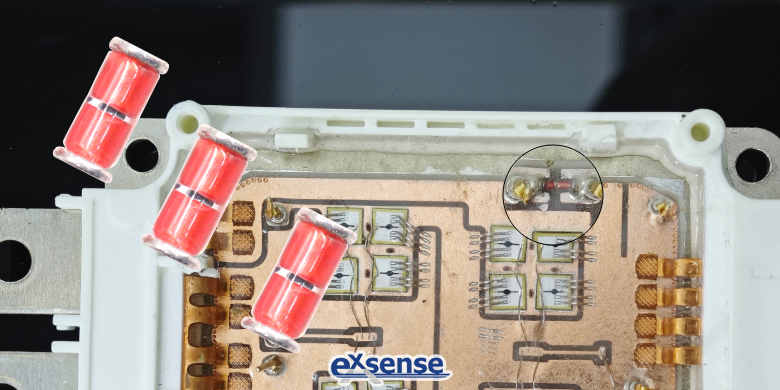

NTC热敏电阻一般被安装于IGBT模块的陶瓷基板上，通过端子与温度监测模块连接，实现IGBT芯片的实时测温。具体地，当IGBT开始运行后，NTC随即开始采集IGBT芯片的温度信息；随后，与温度值相匹配的NTC电阻值会通过分压电路转化为电压，并通过运算放大器处理；获得的数据会被传送至集成电路芯片进行模拟数字转换（A/D，Analog to Digital），尔后输出为数字信号；单片机会根据IGBT模块的实时结温，与预设的温度阈值进行比较，当结温大于或等于阈值时，便会发出警报提示用户，以迅速采取有效的应对措施，防止因温度过高而导致的IGBT故障或损坏。由此可得，NTC热敏电阻在IGBT模块中起到以下作用：

一、过温保护：当热敏电阻监测到IGBT温度异常时，NTC便能通过其它元器件的协助触发保护机制，如降低功率输出、切断电源等，有效保护IGBT；

二、实时监测与调整：基于NTC热敏电阻的温度监测数据，用户能及时发现潜在的故障隐患，预防因温度异常导致的模块击穿；此外，还能根据实时温度数据，结合IGBT工作温度和负载情况，调整开关频率与占空比，有效降低功耗。

由于IGBT模块的内部工作温度最高可达150℃，因此在模块设计方案中通常采用广东爱晟电子科技有限公司生产的GT-T系列贴片玻封NTC热敏电阻。这款NTC为玻璃封装，在高温环境亦能保持稳定工作，提高IGBT的运行可靠性和安全性。相较于常规的片式NTC，贴片玻封热敏电阻的灵敏度更高，在温度监测过程中的响应速度也更快。而且贴片玻封NTC热敏电阻为无引线结构，便于IGBT模块内部集成，安装空间占比小。
