NTC热敏电阻：IGBT模块的“温度守护者”
发布者 : admin
发布时间 : 2025/02/26 09:02:01
IGBT模块在工作时会产生大量热能，过高结温会导致其性能下降，如导通电阻增大、开关速度变慢等，严重时甚至会引致损坏。因此，精确的温度监测和控制对于IGBT的稳定运行至关重要。NTC热敏电阻对温度变化极为敏感，它能够实时监测IGBT的结温变化，保障IGBT在极端工作温度下亦能安全、稳定地运行。
NTC热敏电阻在IGBT中起到的具体作用：
1、精确的温度监测与过温保护
NTC热敏电阻的核心特性是其电阻值随温度升高而显著下降，这使其能够快速响应温度变化。在IGBT中，NTC通常被集成在IGBT芯片一侧，用于实时监测结温。当温度超过预设阈值时，NTC热敏电阻的电阻值变化会被外部电路转换为电信号，进而触发保护电路，避免因过热导致IGBT损坏。
2、提高IGBT可靠性与稳定性
IGBT模块在高功率应用中，温度波动易令其性能不稳定。NTC热敏电阻通过高精度温度监测，帮助其实现动态温度补偿。如，在新能源汽车的电控系统中，IGBT能够根据热敏电阻温度变化以高效调整开关频率和驱动电流，从而保持稳定、可靠，且延长模块寿命。
若IGBT中不设置NTC热敏电阻，会存在什么潜在风险？
如IGBT没有设置NTC，会由于缺乏实时温度监测，引致模块无法及时感知温度变化，当出现过载、散热不良等情况时，温度可能迅速上升。当IGBT在高温环境下持续运行，会增大其导通电阻，增加功率的损耗，进一步加剧发热，形成恶性循环。当结温超过IGBT芯片的承受极限时，会引发热失控，造成IGBT的永久性损坏。

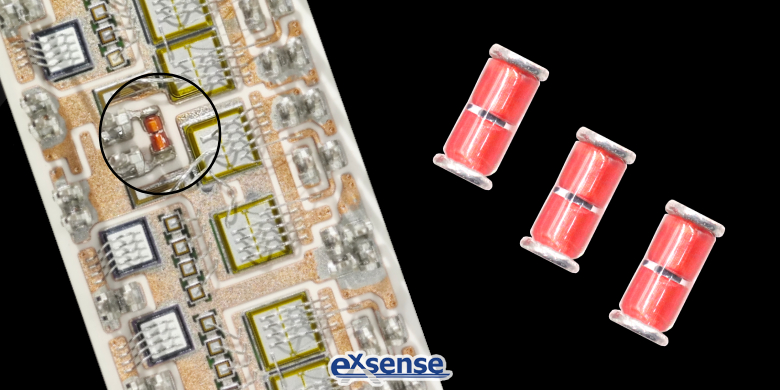

因此，凭借NTC热敏电阻高灵敏度和耐高温特性为IGBT模块提供精准的温度监测与保护，能够显著提升其稳定性和安全性。目前大部分IGBT设计方案都会使用GT-T系列MELF贴片玻封NTC热敏电阻，玻璃封装结构使其能够在高温环境下保持稳定的电气性能，进一步增强了IGBT的可靠性。
随着IGBT模块在新能源汽车、智能电网、工业自动化等领域的应用不断深化与拓展，对NTC热敏电阻的性能也提出更高要求。为此，广东爱晟电子科技有限公司推出了自主研发的耐焊型高可靠NTC热敏芯片，其半导体陶瓷结构有效避免了MELF贴片玻封NTC热敏电阻玻璃开裂的潜在问题。且耐焊型高可靠NTC热敏芯片的复合电极层设计，使其具备出色的耐焊性，更好地满足IGBT在复杂工况下的装配需求。随着5G通讯、物联网、人工智能等新兴技术的快速发展，IGBT的应用场景将更加广泛，爱晟电子也将持续提升NTC热敏电阻的制造工艺，研发新型材料，以进一步配合IGBT模块的更新迭代。
