红外热电堆常用于非接触式温度测量场景,如额温枪、耳温计以及工业设备热故障诊断等。当红外热电堆的红外辐射照射热电堆中心时,热结与冷结之间产生的温度差形成输出电压。然而,其输出电压不仅取决于目标物体的红外辐射,还受环境温度漂移的显著影响。为实现精确温度测量,NTC芯片会被集成到红外热电堆中,通过实时监测环境温度以控制整体工作温度误差。
在红外热电堆中,NTC芯片通常与红外热电堆芯片集成在同一基板上,上表面通采用邦定工艺分别与热电堆芯片及基板导电触片电连接。这种安装方式,能够确保NTC芯片快速准确地感知红外热电堆周围环境温度变化,为后续的温度监测提供基础。具体地:
一、红外热电堆的温度监测
NTC芯片之所以能够精准监测红外热电堆的结温,是因为其半导体陶瓷材料的电阻温度特性(R-T特性)。当环境温度变化时,NTC电阻值呈指数规律变化,而通过分压电路即可转换为温度读数。根据该读数,红外热电堆便可用算法作出相应调整措施,保证自身正常运行。比如,耳温计用红外热电堆通过NTC芯片实时监测环境温度,并将数据反馈给耳温计控制系统。控制系统根据环境温度变化发送调整指令,确保耳温计在不同环境温度下都能准确测量人体温度。
二、红外热电堆的温度补偿
当环境温度发生波动时,红外热电堆输出信号容易产生漂移,从而导致测量结果出现误差。为解决该技术问题,红外热电堆会采用NTC芯片测量内部环境温度,并根据补偿算法,结合环境温度数据对红外热电堆输出信号进行调整,从而消除环境温度变化对测量结果的影响,以此提升测量精度。例如,额温枪中的红外热电堆内置NTC芯片实时监测环境温度,能够为后续体温测量提供基准。当环境温度发生变化时,NTC芯片能够迅速感知并将信号传递给额温枪控制系统,控制系统基于环境温度对测量结果进行修正,从而提高测温精确度。

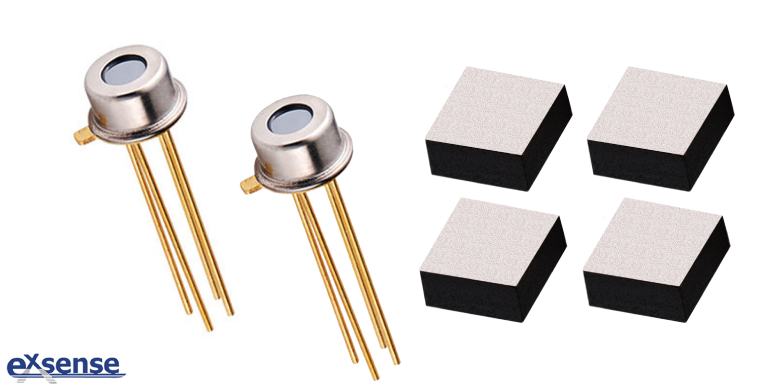

NTC芯片在红外热电堆中扮演着温度感知与误差校正的核心角色。在其测温过程中,为确保稳定性与降低偏差率,爱晟电子推荐使用DT系列高可靠银电极NTC芯片。该NTC的裸片式结构,响应速度相对于其它类型更快,在红外热电堆的测温过程中亦能更灵敏。银电极NTC芯片工作温度为-40℃~200℃,能适应红外热电堆各种恶劣的应用场景,保持自身良好电气性能。DT系列高可靠银电极NTC芯片还具备高精度的特性,为红外热电堆的温度数据获取提供了有力保障。
