芯片电容是电路中最基本的元件之一，有着重要而广泛的应用。按芯片电容的应用来分类，电容基本上可分为四种类型：交流耦合，阻断直流仅让信号成分（交流电流）通过；去耦，对频率高的噪声成份起到旁路作用，去耦芯片电容也被称作旁路电容器；无源和有源的RC选频和滤波网络；采样保持电路（捕获和储存电荷）和模拟积分器。

现在，高速和高密度已经成为当今电子产品重要的发展趋势之一。对芯片电容而言，最基本的要求是高频性能优秀且所占用的空间小。在各类片式电容器各类中，用于彩电、收录机等的片式电容，其低频特征尚可，但在用于800MHZ以上的工作频率时，其微波损耗较大。在2GHZ以上频率工作时，其频率温度漂移将严重影响电路的稳定性。有些由多层独石陶瓷介质叠合而组成的多层电容，在较高频率工作时，还会引起附加的电感过大，从而影响电路的性能。由此，应运而生了微波单层陶瓷芯片电容，其自谐振频率有的已经高达十几甚至几十个GHZ。

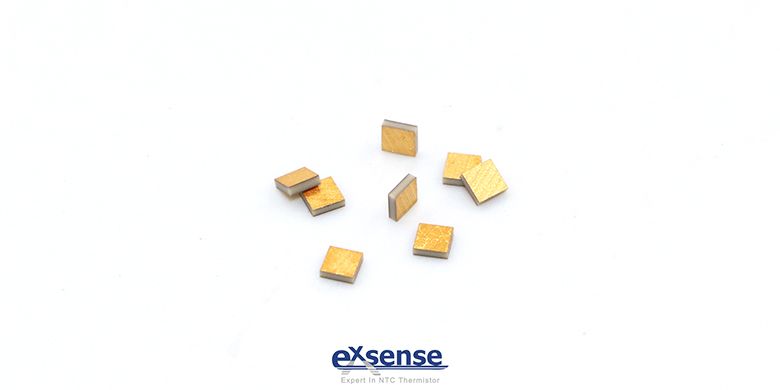

微波单层陶瓷芯片电容一般被广泛应用在微波集成电路中，电极层通常以钛化钨做金属基底层。因为其对陶瓷有极强的附着力及良好的阻挡性能，以防止金扩散到陶瓷上，提高了芯片电容的耐温性能。同时，利用薄膜技术镀金，为芯片电容提供了良好的焊接点及电气性能。微波单层陶瓷芯片电容具有尺寸小、厚度薄、等效串联电阻低、损耗低的优点，应用频率可达数GHZ,适用于小型、微波的场合，还可应用于微波集成电路中，起到隔直、RF旁路、滤波、调谐等作用。

广东爱晟电子科技有限公司使用的芯片电容陶瓷基片为自已研制、设计和生产，可以为客户提供任意面积和厚度的芯片电容产品。
