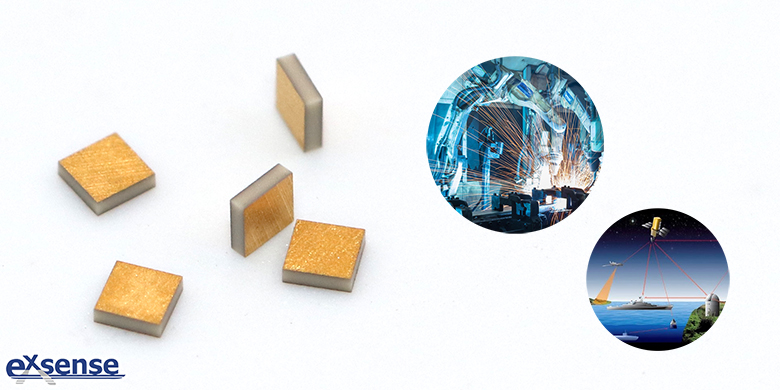

广东爱晟电子科技有限公司生产的单层芯片电容，体积小、电容量大、微波性能优异，主要应用于微波集成电路，起隔直流、源旁路、阻抗匹配等作用。单层芯片电容可便于用户匹配电容宽度与线路板导体线宽，或者在线路面积有限时，以芯片电容尺寸将就线路。

根据中国产业信息网的数据显示，2019年电容的产值占被动元件总产值的66%。根据电介质的不同，电容器可以分为陶瓷芯片电容、铝电解电容器、钽电解电容器和薄膜电容器等。其中，陶瓷芯片电容器因为具备包括体积小、电压范围大等特点，2018年占整个电容市场份额的43%，排名第一。

陶瓷芯片电容可以分为单层芯片电容（SLC，Single Layer Capacitor）、片式多层陶瓷电容器（MLCC，Multi-layer Ceramic Chip Capacitor）和引线式多层陶瓷电容器。其中，单层芯片电容是由陶瓷介质层，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端表面印刷金属电极而成。单层芯片电容除了有“隔直通交”的特点外，还具有等效电阻低、耐高压、耐高温、体积小、容量范围广等优点，被广泛应用到光通讯、汽车电子、消费电子以及工业自动化、航空航天等其他工业领域当中，其已经成为应用最普遍的陶瓷芯片电容产品。目前，单层芯片电容主要朝着小型化、高容量化、高频化、耐高温、耐高电压、高可靠性的方向发展。

在单层芯片电容产业链上游，主要涵盖陶瓷粉体原材料与内外电极金属材料。其中，陶瓷粉体的细微度、均匀度和可靠性直接决定了芯片电容产品的尺寸、电容量和性能稳定性。全球单层芯片电容粉体材料的供应呈现寡头垄断格局，核心技术主要由日系厂商掌握。面对全球陶瓷粉体垄断局面，国内厂商正加大研发力度、持续技术创新，追赶市场份额。

参考数据：

微信公众投资进行时《【TMT投资】陶瓷电容器行业简介（上）》
