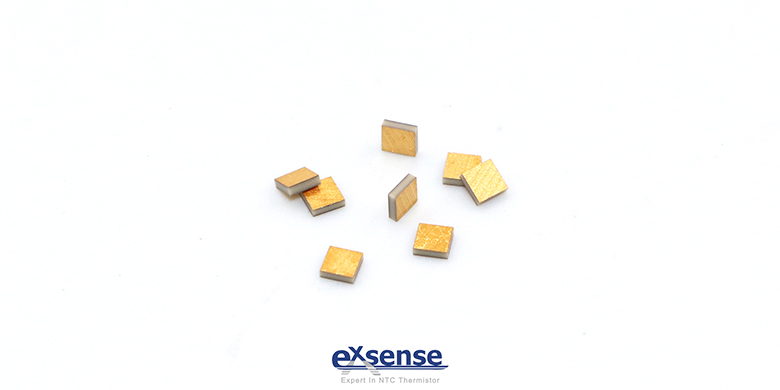

在电子线路中，芯片电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。广东爱晟电子科技有限公司生产的芯片电容，具有尺寸小、厚度薄（厚度一般为0.15~0.5mm）、损耗低等优点，可根据客户的要求定制不同的尺寸及参数。

今天，爱晟电子介绍一种使单层芯片电容（SLC）具有较高电容值的方法。通过这种方法制备的芯片电容，由烧制的陶瓷介电质组成，陶瓷介电质经过固化后，在其每侧涂覆有导电金属。然后，将陶瓷介电质切成单个电容，并将带有导电涂层的陶瓷封装在绝缘材料中。

目前，大多数制备芯片电容的方法都会存在一个通病，就是由于陶瓷介电质厚度的限制，使电容值有限。因此，陶瓷电介质必须有足够的厚度，使其具有所需的物理强度，以处理处于生坯状态和处于烧制状态的电介质，同时还要有足够的厚度，使其在烧制陶瓷生坯时不会过度翘曲。

利用这个制备方法生产出来的单层芯片电容，其电极之间的陶瓷间隔非常薄，并允许多个电容备置于一个陶瓷生柸上，以减少电容电极之间泄漏的可能性。

这种芯片电容的制备方法，在给定尺寸的情况下使电容器的电容值大大增加。这种制备方法还允许在一个体内使用多个单层芯片电容，以便包括多个不同电容的单个电容器结构可以连接在一个电路中。一个列或行，甚至两个或三个电容器可以留在一个组成带上，和电容连接在一个单独的电路。另外，一些电容器可以单独连接，而另一些则将其导线并联以增加电容。

参考信息：

US3882059 METHOD OF MAKING CERAMIC CAPACTOR

Inventor: Gilbert J. Elderbaum, Clinton, Conn.

Assignee: Technical Ceramics, Inc., Clinton, Conn.

Filed: May 11, 1973

Appl. No.: 359,229

U.S. Cl. ................... 29/25.42; 156/89; 264/61; 317/261

Int. Cl............................................. H01g 13/00

58) Field of Search ........... 317/258, 261, 242, 246;

29/25.42; 156/89; 264/61

References Cited

UNITED STATES PATENTS

2,494,699  1/1950 Forrester........................... 371258 X

2,673,949  3/1954 Khouri................................. 317/242

3,021,589  2/1962 Weller ................................ 29/25.42

3,235,939  2/1966 Rodriguez........................... 29/25.42

3,379,943  4/1968 Breedlove............................ 371/261

3,380,854  4/1968 Robinson......................... 317/242 X

3,466,513  9/1969 Belko................................... 317/261

3,491,275  1/1970 Puppolo........................... 317/261 X

3,581,167  2/1970 Weater.................................. 317/261

3,603,850  9/1971 Kirshner .............................. 317/261

3,679,950  4/1971 Rutt...................................... 317/261

Primary Examiner-E. A. Goldberg

Attorney, Agent, or Firn-DeLio and Montgomery
