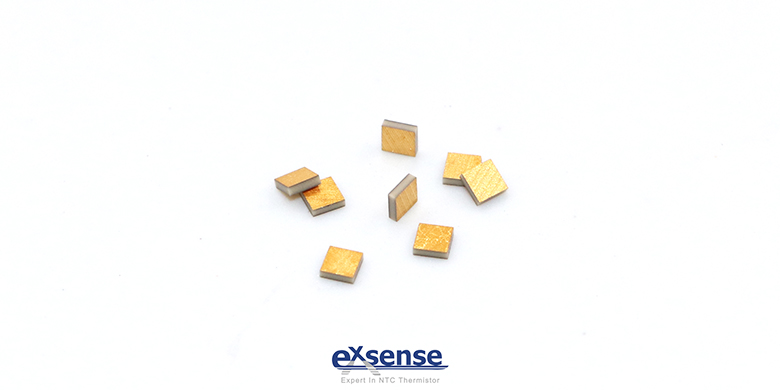

在电子线路中,陶瓷芯片电容是用于通过交流而阻隔直流,也用来存储和释放电荷以充当滤波器,平滑输出脉动信号。广东爱晟电子科技有限公司生产的单层芯片电容(SLC),具有尺寸小、厚度薄(厚度一般为0.15~0.5mm)、损耗低等优点,可根据客户的要求定制不同的尺寸及参数。
今天,为大家介绍一种陶瓷芯片电容的制作方法。这种方法,能使单位面积的电容增加,陶瓷电介质层更薄,可达0.0005英寸左右。与同类技术中有类似尺寸的芯片电容比较,通过这种方法制作的电容具有更高的温度特性以及更低的损耗。
电极的制备
将52pbw 的细(1 微米)铂粉和 22pbw 电介质粉混合成26pbw乙基纤维素饱和溶液。
“绿色”电介质带材料的制备
将以下的材料在1000cc的瓷质研磨罐中混合:
96g聚乙烯醇
6.6g三乙二醇
0.6g表面活性剂
1.2g 冰醋酸
150g电介质粉末
46.5g蒸馏水
用辊压机以100转/分钟的速度将以上材料混合48小时。
电解质带的制作
1. 将材料放到抽真空机器中,打开抽气泵抽真空, 脱气(操作泵)30分钟
2. 将刮片设置为 0.001,以 0.75 英寸/秒的速度浇铸聚丙烯薄膜,允许干燥
3. 剥下电解质带。
芯片电容的制作
1、将绿色电介质带切成2乘以2英寸的小块
2、在80℃的烤箱中干燥4小时
3、在可编程的烤炉中按照如下步骤烧结:
a. 将室温温度以每分钟2华氏度的速度,从室温升至2375华氏度
b. 在 2375 华氏度下保持2小时
c. 关闭烤炉,在封闭的炉子中冷却至室温
4、按照以下配比用金属溅射的方法为芯片电容镀上金层:
a. 10微英寸钛钨合金
b. 30微英寸镍
c. 80微英寸金
d. 按照指定的芯片尺寸将芯片电容切片
参考数据:
SINGLE LAYER ELECTRONIC CAPACTORS WITH VERY THIN DIELECTRICS AND METHODS TO PRODUCE SAME
US 6, 690, 572 B2
Inventor: Larry A. Liebowitz, 129 Adirondack
Ave., Spotswood, NJ (US) 08884
Notice: Subject to any disclaimer, the term of patent is extended or adjusted under 35 U.S.C. 154(b) by 0 days.
Appl. No.: 10/090,816
Filed: Mar. 6, 2002
Prior Publication Data
US 2003/0169555 A1 Sep. 11, 2003
Int. Cl.7 ............................. H01G 4/06; H01G 4/00
U.S. Cl. ............................. 361/311; 361/303
Field of search ............................. 361 /301.4, 303-305, 361/311-313, 320,321.1-321.5
References Cited
U.S. PATENT DOCUMENTS
3, 689, 810 A * 9/1972 Walles ........................ 361/305
3, 882, 059 A * 5/1975 Elderbaum ................. 29/25.42
5, 254, 360 A *10/1993 Crownover et al. .......... 427/79
5, 737, 180 A * 4/1998 Yoo ............................. 361/313
6, 207, 522 B1 * 3/2001 Hunt et al. .................... 438/393
6, 366, 443 B1 4/2002 Devoe et al. ..................... 361/313
6, 433, 993 B1 * 8/2002 Hunt et al. ..................... 361/303
FOREIGN PATENT DOCUMENTS
P-2000-327964 A * 11/2000
cited by examiner
Primary Examiner - Dean A. Reichard
Assistant Examiner - Eric Thomas
Attorney, Agent, or Firm - Leonard Cooper
